¿Qué es un escáner láser 3D y para qué sirve?
Un escáner láser 3D es un dispositivo de captura de realidad que mide distancias mediante pulsos de luz láser para generar nubes de puntos tridimensionales de edificios, infraestructuras o espacios industriales. En cuestión de minutos, produce una representación digital precisa de cualquier entorno físico, eliminando la necesidad de levantamientos manuales.
Sus aplicaciones abarcan prácticamente todos los sectores de la edificación y la ingeniería: documentación as-built, control de calidad en construcción, modelado Scan-to-BIM, restauración de patrimonio histórico y análisis dimensional en planta industrial. La demanda de captura digital ha crecido de forma exponencial en los últimos años, impulsada por la extensión del flujo de trabajo BIM y la exigencia de datos más precisos en menor tiempo.
La diferencia clave respecto a la fotogrametría o el levantamiento topográfico clásico es la velocidad de captura y la densidad de datos: un escáner moderno puede registrar hasta 2 millones de puntos por segundo desde una única posición fija.
Tipos de escáner láser 3D: estático vs móvil
Existen dos grandes categorías de escáneres láser 3D: los estáticos, que capturan desde una posición fija con máxima precisión, y los móviles, que registran datos en movimiento mediante algoritmos SLAM. Elegir entre uno y otro no es cuestión de preferencia, sino de qué exige el proyecto.
Escáneres estáticos (fase o tiempo de vuelo)
Operan desde un trípode. Cada posición produce una nube de puntos de alta densidad que se registra con el resto mediante puntos de control o tecnología VIS (Visual Inertial System). Son más lentos en campo, pero ofrecen la mayor precisión absoluta del mercado. Ejemplos representativos: Leica RTC360 y Leica BLK360.
Escáneres móviles (SLAM / LiDAR móvil)
El operario camina por el espacio mientras el dispositivo calcula su posición en tiempo real combinando LiDAR, cámaras y unidad de medición inercial (IMU). La velocidad de captura es muy superior, pero la precisión es algo menor y puede acumularse error en trayectorias largas. Ejemplo representativo: Leica BLK2GO con tecnología GrandSLAM.
| Característica | Estático | Móvil |
|---|---|---|
| Precisión | Alta (0,4–1 mm) | Media (3–10 mm) |
| Velocidad en campo | Media-baja | Muy alta |
| Entornos complejos | Excelente | Bueno |
| Procesado posterior | Mayor | Menor (SLAM en tiempo real) |
| Caso de uso ideal | BIM LOD 300+, industrial | Grandes áreas, inventario, 2D |
Ficha técnica real: RTC360, BLK360 y BLK2GO
Los tres escáneres de referencia en el mercado profesional europeo pertenecen a la familia Leica Geosystems. Sus especificaciones técnicas marcan el punto de partida para cualquier decisión de compra o alquiler.
| Dispositivo | Densidad @10 m | Rango máximo | Precisión | Velocidad |
|---|---|---|---|---|
| Leica RTC360 | 1 mm | 130 m | 0,4 mm | 2.000.000 pts/s |
| Leica BLK360 | 4 mm | 45 m | 1 mm | 680.000 pts/s |
| Leica BLK2GO | 10 mm | 25 m | 3 mm | 420.000 pts/s |
Fuente: Álvaro Barrio, Director Técnico en Global Geosystems. Datos extraídos de mediciones reales en campo.
Sin embargo, estos números en bruto no cuentan toda la historia. Como señala Álvaro Barrio, que cuenta con más de una década de experiencia en Reality Capture y trayectoria en Topcon y Faro antes de liderar la división técnica de Global Geosystems:
“Los datos técnicos dan una visión general de las capacidades del equipo, pero no reflejan la realidad de usarlo en un entorno específico. El tipo de material, el color de la superficie y la capacidad reflectante condicionan el resultado tanto como la ficha técnica.”
Comparativa en campo: tres entornos, tres resultados distintos
Esta es la parte que no encontrarás en ningún catálogo. Los datos que siguen provienen de una comparativa real realizada con los tres dispositivos en condiciones de trabajo habituales, procesando toda la información con Leica Cyclone REGISTER 360 PLUS y Leica Cyclone 3DR.

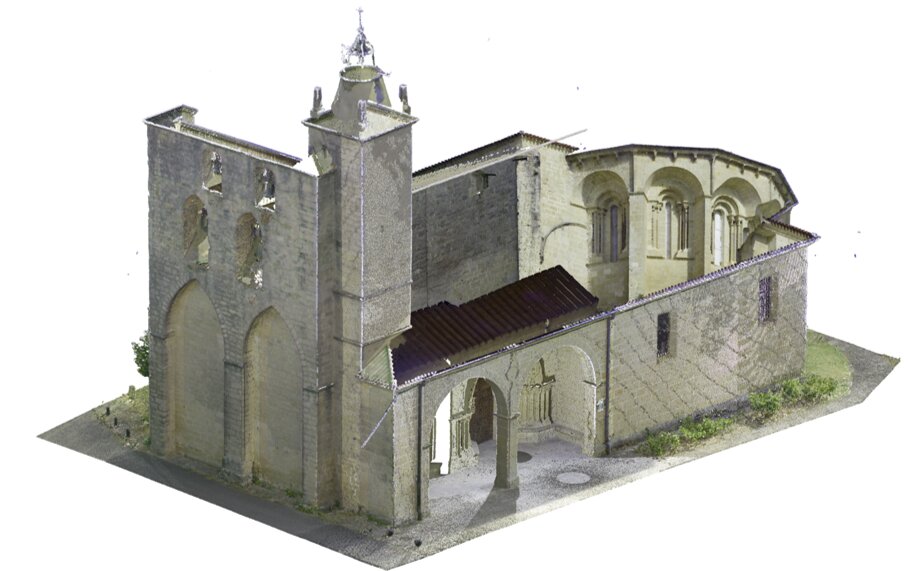

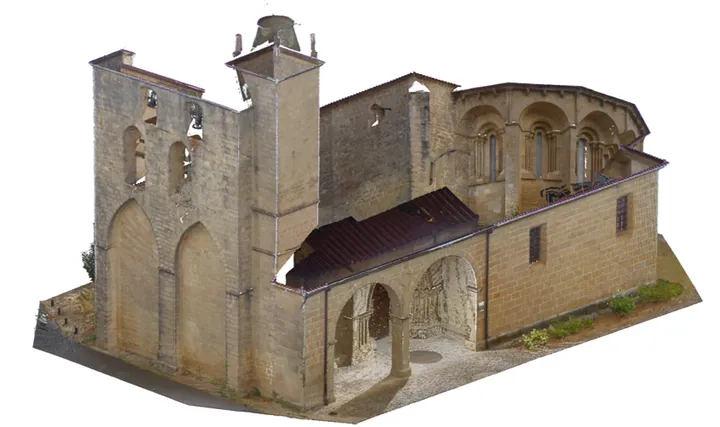

Iglesia románica: exterior con detalle arquitectónico
El exterior de una iglesia románica representa un escenario relativamente favorable: materiales pétreos sin alta reflectividad, geometría compleja con elementos decorativos y buena visibilidad. Resultados de captura:
- RTC360: 28 posiciones en resolución media → 55 minutos
- BLK360: 28 posiciones en alta resolución → 45 minutos
- BLK2GO: trayectoria única de 140 m → 3 minutos
En la medición de una distancia horizontal de referencia, los tres dispositivos dieron resultados que no superan 1 cm de diferencia entre sí (RTC360: 32,095 m / BLK360: 32,093 m / BLK2GO: 32,104 m). Esto confirma que cualquiera de los tres es válido para definir planos generales.

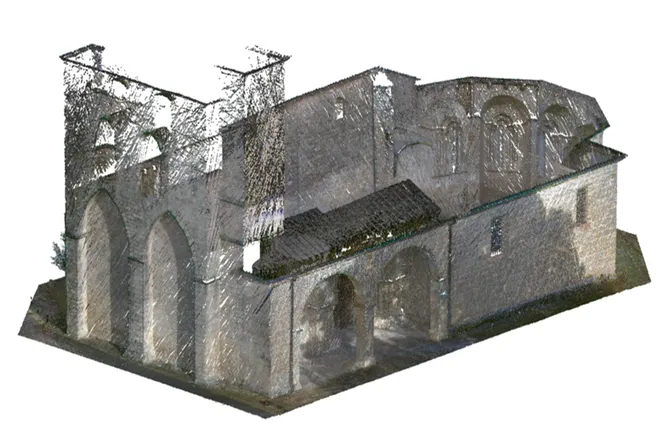

La diferencia aparece en el detalle. El BLK2GO genera nubes suficientes para planos 2D y documentación general. El BLK360 ya permite definir figuras decorativas con claridad. El RTC360 captura hasta el más mínimo relieve escultórico con fidelidad milimétrica.
En el mapa de color de desviaciones (RTC360 como referencia): las diferencias entre RTC360 y BLK360 se mantienen entre 1–2 mm en el 75% del modelo. Las diferencias con el BLK2GO alcanzan ~3 cm en el 50% del modelo, con las mayores desviaciones en las zonas altas de la fachada.
| Comparativa de los datos obtenidos de los 3 escáneres, con fotos | ||
|---|---|---|
| Leica RTC360 | Leica BLK360 | BLK2GO |
 |  |  |
Oficina: superficies metálicas y reflectantes
El entorno de oficina introduce el mayor reto para cualquier escáner láser: los materiales metálicos y los cristales generan reflexiones que distorsionan las lecturas láser. Resultados de captura:
- RTC360: 20 posiciones en baja resolución → 30 minutos
- BLK360: 26 posiciones en resolución media → 22 minutos
- BLK2GO: trayectoria de 140 m → 4 minutos
En la medición de una tubería de acero inoxidable, el RTC360 ofrece la definición más limpia, con nivel de ruido muy bajo. El BLK360 reproduce la forma general del elemento con un nivel de ruido algo mayor pero perfectamente utilizable para modelado. El BLK2GO muestra diferencias sensiblemente más altas en zonas de alta reflectividad.
En mediciones verticales de referencia, la diferencia entre BLK360 y RTC360 es de 2–3 mm. Entre BLK2GO y RTC360, ~1 cm.
El mapa de color confirma: divergencias de 1–2 mm entre RTC360 y BLK360 en el 80% del proyecto. El BLK2GO mantiene diferencias globales de 1–2 cm en el 60% de los casos, con valores más altos en zonas de alta reflectividad.

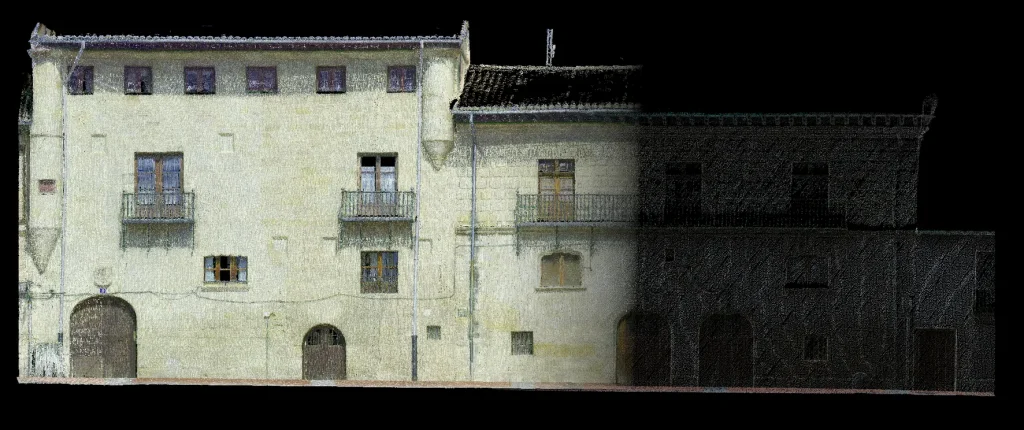

Centro urbano – trayectorias largas y error acumulado
Este es el test más exigente para el BLK2GO: un casco histórico con calles estrechas y largas, geometría homogénea y una trayectoria total de 880 metros. Las calles estrechas no son el entorno más favorable para el cálculo de trayectorias SLAM, por la proximidad de paredes y la uniformidad geométrica.
El resultado es llamativo: la diferencia acumulada al final de los 880 m es de apenas 15 mm. En mediciones horizontales sobre distancias superiores a 100 m, las diferencias respecto al RTC360 se mantienen entre 1–2 cm. Esto posiciona al BLK2GO como una herramienta de precisión real para grandes proyectos urbanos, no solo como una solución de “boceto rápido”.
VIS y GrandSLAM: las tecnologías que no aparecen en la ficha técnica
Dos tecnologías marcan la diferencia real en el flujo de trabajo, aunque rara vez aparecen destacadas en la comparativa técnica estándar.

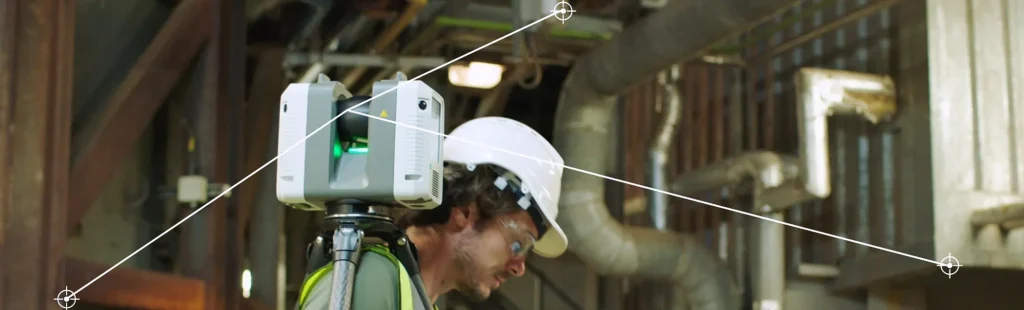

- VIS (Visual Inertial System): integrado en RTC360 y BLK360, usa las cámaras del dispositivo para rastrear puntos singulares entre capturas mientras el operario se desplaza. El resultado práctico es que los escaneos quedan prealineados automáticamente, reduciendo drásticamente el tiempo de registro en oficina.
- GrandSLAM, exclusivo del BLK2GO: combina LiDAR SLAM, Visual SLAM e IMU para calcular en tiempo real la posición del escáner dentro de la nube de puntos generada. No es necesario parar: el dispositivo construye el modelo mientras caminas. Esto se traduce en una reducción significativa del tiempo de procesado, tanto en oficina como en plataformas cloud.
Ambas tecnologías son invisibles en la hoja de especificaciones, pero determinan cuántas horas dedica tu equipo a procesar datos después de cada salida a campo.
¿Qué escáner láser 3D elegir según tu tipo de proyecto?
La elección correcta del escáner láser 3D depende de tres variables simultáneas: la precisión requerida por el entregable, el tiempo disponible en campo y el tipo de materiales del entorno. Esta tabla recoge las recomendaciones directas basadas en los datos de campo.
| Tipo de proyecto | Escáner recomendado | Motivo |
|---|---|---|
| BIM LOD 300–400 | RTC360 | Máxima densidad y precisión, análisis dimensional completo |
| BIM LOD 200-300 | BLK360 | Precisión suficiente, mayor rapidez por posición |
| BIM LOD 100 | BLK2GO | Velocidad de captura, válido para particiones, puertas y ventanas |
| Patrimonio / heritage | RTC360 o BLK360 | Detalle decorativo requiere alta densidad |
| Planta industrial (acero, vidrio) | RTC360 | Menor ruido en superficies reflectantes |
| Edificio con muchas estancias | BLK2GO | Ahorro de tiempo decisivo en volumen de espacios |
| Grandes áreas urbanas | BLK2GO | 880 m con 15 mm de error acumulado |
| Inventario y etiquetado de activos | BLK2GO | Nube ligera suficiente para identificar y etiquetar elementos |
| Documentación as-built rápida | BLK360 | Equilibrio velocidad / calidad óptimo |
| Control de calidad / flatness | RTC360 | Única opción válida para análisis de planimetría estricta |
Como resumía Álvaro Barrio en la comparativa de Global Geosystems:
En proyectos muy grandes, edificios con muchas estancias o escaleras, el BLK2GO puede ser la mejor opción por el tiempo que ahorra. El RTC360 es imbatible cuando la precisión no es negociable.
Preguntas frecuentes sobre escáneres láser 3D
¿Qué es un escáner láser y cómo funciona?
Un escáner láser 3D emite pulsos de luz láser que rebotan en las superficies del entorno y regresan al sensor. Midiendo el tiempo de vuelo o la diferencia de fase de cada pulso, el dispositivo calcula la distancia exacta a cada punto y construye una nube de puntos tridimensional. Los escáneres modernos capturan entre 420.000 y 2.000.000 puntos por segundo.
¿Cuáles son los principales tipos de escáner láser 3D?
Los dos tipos principales son el escáner estático (de fase o tiempo de vuelo), que opera desde una posición fija con máxima precisión, y el escáner móvil o dinámico, que captura en movimiento mediante tecnología SLAM. Dentro de los estáticos existen además diferencias por rango (corto, medio, largo alcance) y por la tecnología de medición empleada.
¿Qué escáner láser 3D es el más completo del mercado?
En términos de precisión absoluta y densidad de nube, el Leica RTC360 lidera el segmento profesional: 0,4 mm de precisión, 130 m de rango y 2 millones de puntos por segundo. Para proyectos donde prima la velocidad sobre la precisión máxima, el BLK2GO ofrece una solución más versátil. La elección “más completa” depende siempre del tipo de proyecto.
¿Cuánto cuesta un escáner láser 3D profesional?
Los precios de los escáneres láser 3D profesionales varían ampliamente según el fabricante y las prestaciones. En el segmento de alta precisión (RTC360), los precios de adquisición superan los 50.000 €. Los escáneres de gama media como el BLK360 se sitúan en un rango inferior. Muchos profesionales optan por el alquiler de escáner láser para proyectos puntuales, lo que reduce significativamente la inversión inicial.
