Archicad te permite importar nubes de puntos (escaneos láser 3D) como referencia para el modelado BIM. Los formatos soportados son el .e57 (binario estándar) o .xyz (texto), que Archicad convierte en objetos de nube de puntos anclados a la planta o vista 3D.
Estas nubes sirven de base para tres flujos de trabajo clave: modelar edificios existentes antes de su rehabilitación, modelar el contexto (entorno) de un nuevo proyecto, o comprobar el estado as-built del edificio frente al diseño original. Recuerda que las nubes de puntos no se incluyen en la salida publicada (planos PDF o renders); sólo se visualizan dentro del modelo como ayuda al dibujo.
1. Importar la nube de puntos en Archicad
Para iniciar, abre Archicad y ve a Archivo > Interoperabilidad > Importar Nubes de Puntos. A continuación:
- En el diálogo emergente, navega hasta tu archivo de nube (extensión .e57 o .xyz) y selecciónalo. Archicad admite directamente estos formatos. Otras extensiones (como .las o .pts) deben convertirse primero a .e57 o .xyz con herramientas externas.
- Haz clic en Abrir. Si importas archivos .xyz, aparecerá un cuadro de Conversión de Formato. Ahí podrás asignar qué columna del archivo de texto corresponde a cada coordenada X, Y, Z o valor RGB.
- Ajusta estas opciones según tu fuente de datos (por ejemplo, algunos escáneres dan XYZ separados en columnas específicas). Si las columnas se asignan de forma inválida, Archicad lo indicará con una alerta.
- Al aceptar, aparecerá el diálogo Crear Objetos de Nube de Puntos. Aquí Archicad preparará el objeto que contendrá la nube. Puedes asignar un nombre al objeto (por defecto toma el nombre del archivo) y elegir en qué carpeta de la biblioteca guardarlo. Cada importación crea un archivo LCF (Library Container File) con la nube.
- Haz clic en Crear (o en Crear y Colocar si quieres ubicar la nube inmediatamente). Nota: en proyectos de Teamwork el botón “Crear y Colocar” suele estar deshabilitado; deberás cargar el LCF resultante en la librería del proyecto antes de ubicarlo.
- Si elegiste Crear y Colocar, Archicad mostrará el diálogo de colocación. Ahí podrás especificar cómo colocar la nube (por ejemplo, en el origen del proyecto o haciendo clic en pantalla) y seleccionar el piso base.
Una vez lanzada la orden de importar, Archicad muestra en el menú el comando correspondiente. En la imagen se ve el menú Español: Archivo > Interoperabilidad > Importar Nubes de Puntos, que abre el diálogo para seleccionar el archivo.

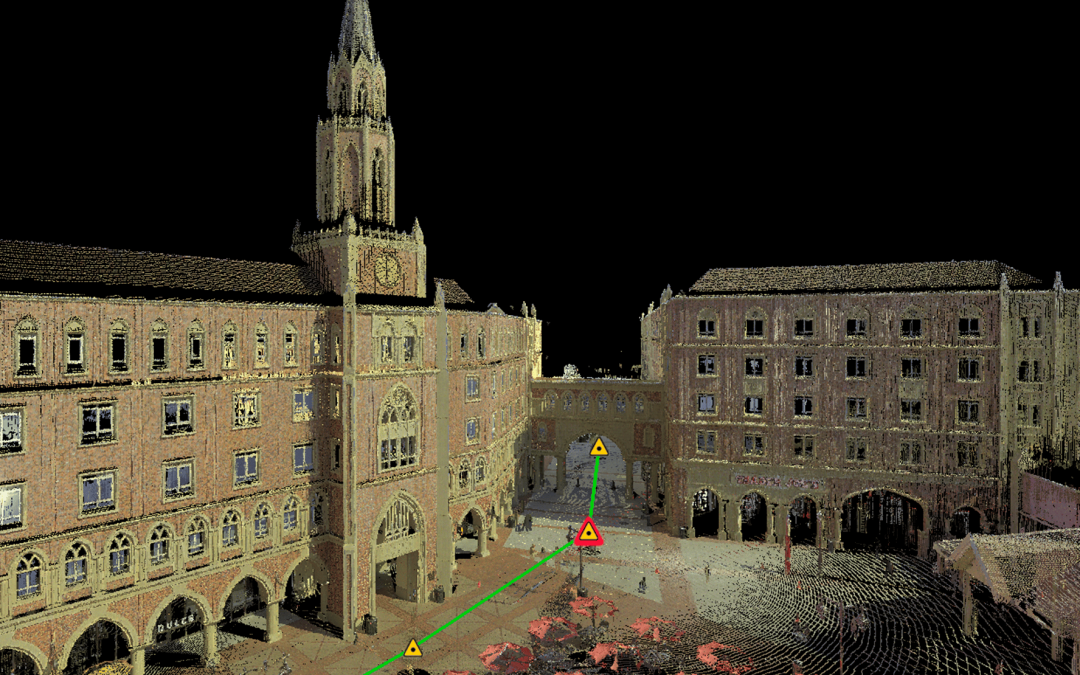

Después de estos pasos, verás el objeto de nube de puntos en el modelo (como un conjunto de puntos coloreados o blanco-negro). En vistas 3D la nube se representa tal como la captó el escáner; por ejemplo: Tras la importación, Archicad dibuja la nube en la vista 3D del modelo. En este ejemplo se observa la nube de un edificio (derecha, con puntos naranjas y amarillos), sobre la cual luego construiremos el modelo BIM. La nube es un objeto estático (LCF), por lo que no se editan sus puntos directamente; en su lugar se utilizan como referencia para generar muros, losas y otros elementos.
2. Ajustar visualización de la nube de puntos
La densidad de una nube de puntos puede dificultar su visualización. Archicad ofrece opciones para facilitar el trabajo con la nube:
- Escala y unidades: En el panel de Definiciones Personalizadas del objeto de nube puedes ajustar la escala del modelo. Esto permite hacer la nube más grande o más pequeña si notas que no coincide con el modelo. Verifica también que las unidades de la nube (metros, milímetros, etc.) estén bien interpretadas.
- Rango de visualización en planta: Por defecto Archicad muestra la nube sólo en el rango de altura del plano de corte actual. Si los contornos aparecen muy difuminados o solo ves puntos aislados, puedes ampliar manualmente ese rango. Activa la opción “Sobrescribir rango de visualización de planta” y aumenta el máximo/minimo (flechas en la imagen). Esto hará que la nube sea visible en una franja mayor de altura, facilitando el trazo de contornos. En la imagen se ilustra un caso: un pilar difuso (izquierda) se hace nítido ampliando el rango.
Estos ajustes ayudan especialmente al trazar formas sobre la nube. Si la nube sigue muy cargada, considera recortar la nube con software de escaneo o importar solo secciones a la vez.
3. Modelar a partir de la nube de puntos en Archicad
Con la nube visible, ya podemos extraer geometría para el modelo BIM:
- Trazado de contornos: Con la herramienta Línea (o polilínea) dibuja sobre la vista de planta las formas que ves en la nube, por ejemplo el perímetro de muros, vanos, o pilares. Aprovecha la vista en 3D y en elevación para ubicar los trazos en altura adecuada. Los snaps ortogonales y la opción Ajustar a línea / punto ayudan a seguir los puntos más densos.
- Generar elementos con la Varita Mágica: Una vez dibujado un contorno cerrado, selecciona ese trazo y usa la Varita Mágica (Magic Wand) en Archicad. Este comando creará automáticamente un elemento (muro, losa, ventana, etc.) que encaja con el contorno dibujado. Por ejemplo, un perímetro cerrado se convertirá en un muro o una losa rellena. En la sección se muestra que trazamos contornos en planta (imagen izquierda) y la Varita convierte los tramos en muros y losas (imagen derecha). Repite este proceso para cada parte del edificio: trazos de muros por un lado, luego cierra un contorno y aplica la Varita.
- Ventanas y huecos: Para huecos (puertas, ventanas) es útil trazar su forma interior y luego usar la Varita para recortar los muros existentes. En algunos casos es más rápido completar primero todos los muros estructurales, y luego realizar aberturas manualmente en esos muros.
- Otros elementos: Puedes trazar cualquier detalle visible: escalones, cubiertas inclinadas (trazando la proyección del faldón), pilares circulares, etc. En cada caso, un polígono cerrado y la Varita convertirán el contorno en elemento 3D.
Gracias a estos pasos, construirás el modelo BIM sobre la nube de puntos. En resumen: se trazan las formas sobre la nube y se transforman en elementos de Archicad. Para comprobar la fidelidad, puedes mover la sección de corte o la vista 3D y comparar que las líneas del modelo coinciden con los puntos de la nube.
4. Ajustar el origen de la nube
Si notas que la nube no se sitúa correctamente respecto al resto del modelo (por ejemplo, desplazada o girada), puedes redefinir su origen de coordenadas: selecciona la nube y haz clic derecho. En el menú contextual elige Mover → Mover Nube de Puntos seleccionada por origen. Luego haz clic en el proyecto (en una esquina o punto de referencia) donde quieras fijar el nuevo origen. Esto reposiciona toda la nube relativa a ese punto sin modificar tus trazos. Así puedes alinear con precisión la nube con cotas o ejes del proyecto.
5. Consejos adicionales y publicación
- Gestión de archivos: Cada vez que importas un escaneo, Archicad crea un archivo LCF en la biblioteca. Si vas a trabajar con varios escaneos, organízalos (por ejemplo, nube_piso1.lcf, nube_piso2.lcf) y ten cuidado con el tamaño de archivo. Las nubes pueden pesar decenas de MB. Archicad maneja .e57 eficientemente (está comprimido), mientras que .xyz puede ser muy grande. Convierte a .e57 si es posible.
- Rendimiento: Una nube muy densa puede hacer lenta la navegación. Limita la visualización a plantas específicas (activa/desactiva la vista 3D según necesites) o divide la nube en partes. Archicad no permite “recortar” directamente la nube, por lo que es buena idea recortar antes de importar (o usar dos nubes distintas).
- Salida final: Recuerda que las nubes de puntos no se imprimen. No aparecerán en los planos ni en BIMx. Asegúrate de haber modelado todo lo necesario en Archicad porque la nube solo es de referencia.
- Documentación oficial: Graphisoft detalla este flujo de trabajo en su manual. Por ejemplo, señalan que se usan nubes para modelar edificios existentes, contexto y modelos as-built y describen paso a paso la importación y trazado.
- Equipo y colaborativo: Si trabajas en equipo (Teamwork), primero importa la nube en una copia local (o en tu equipo de trabajo), luego sincroniza para cargar el LCF en la BIMcloud y compártelo. En Teamwork no se puede colocar la nube directamente; primero debe añadirse a la librería del proyecto.
A modo de conclusión, el modelado BIM desde nubes de puntos en Archicad consiste en importar el escaneo y usarlo como plantilla invisible sobre la que trazas tu modelo arquitectónico. Cada paso –importación, ajuste de visualización, trazado y generación de elementos– está bien documentado por Graphisoft, garantizando que el modelo final refleje con precisión el edificio real escaneado.
Webinar recomendado
Para ver este proceso en acción, Global Geosystems (como partner oficial de Graphisoft) organizó el webinar “Del ESCÁNER al BIM con ARCHICAD” con María Paz Ricciardi. Este workshop en vídeo muestra en detalle el flujo de trabajo completo. Puedes verlo a continuación:
En resumen, dominar la importación y el uso de nubes de puntos en Archicad eleva tu modelo BIM a partir de escaneos láser existentes. Siguiendo estos pasos (y consultando los recursos de Graphisoft), lograrás un modelo digital preciso y completo que incorpora fielmente el entorno real.
Fuentes: Documentación oficial de Graphisoft sobre nubes de puntos, y ejemplos prácticos de modelado BIM a partir de escaneos láser.
