Las nubes de puntos se han convertido en una herramienta fundamental en topografía, arquitectura, ingeniería y muchas otras disciplinas técnicas. Si trabajas en alguno de estos sectores, seguramente ya has oído hablar de ellas. Pero ¿sabes realmente qué son, cómo se generan o qué se puede hacer con ellas?
Desde Global Geosystems te contamos las 10 cosas que debes saber sobre las nubes de puntos, tanto si estás empezando como si ya tienes experiencia pero quieres profundizar.
1. ¿Qué son las nubes de puntos?

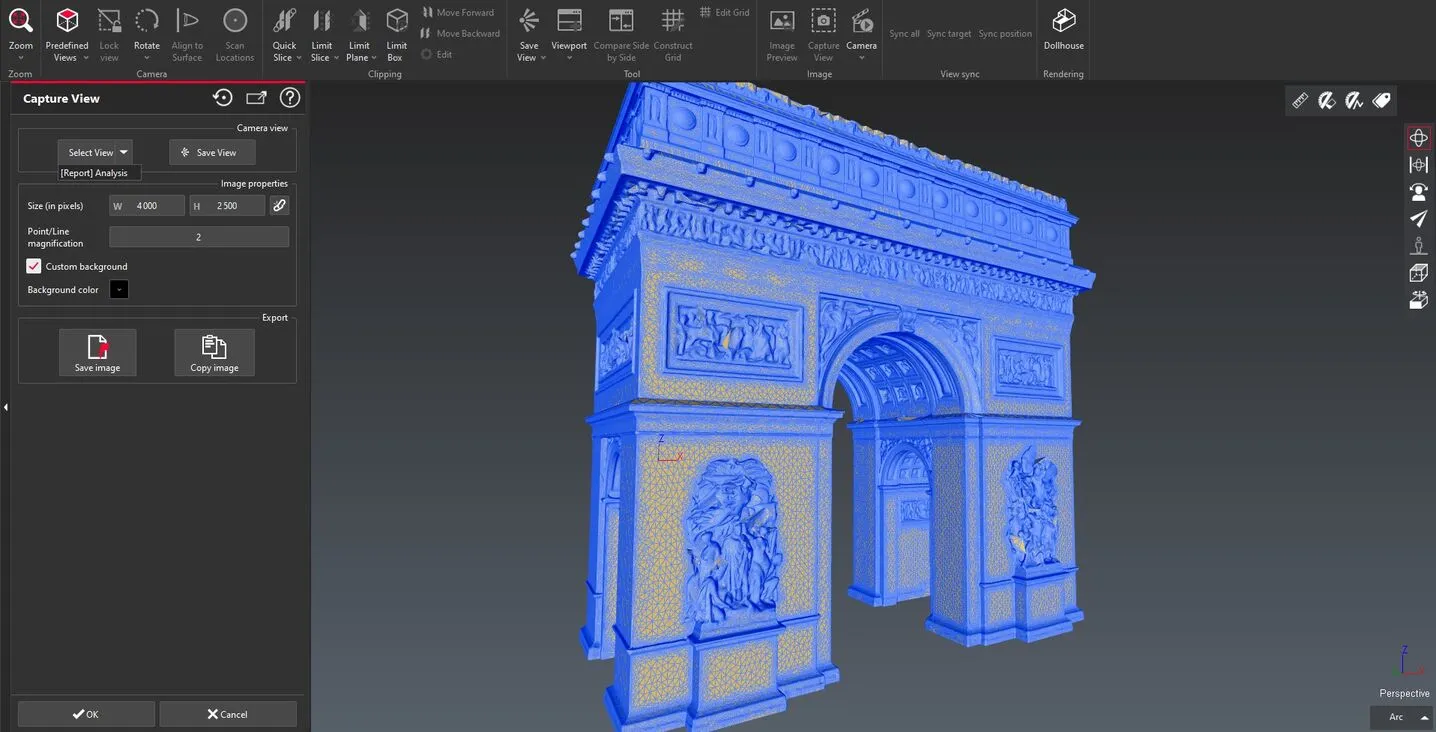

Una nube de puntos es una representación digital tridimensional de un objeto o espacio real formada por millones de puntos. Cada punto tiene coordenadas espaciales (X, Y, Z) y, en muchos casos, atributos adicionales como color, intensidad o tiempo de captura. Estos puntos, cuando se visualizan en conjunto, permiten ver la geometría completa de un edificio, un terreno o incluso una ciudad con una fidelidad sorprendente.
Es como si tomaras una fotografía en 3D donde, en lugar de píxeles, tuvieras puntos flotando en el espacio. Cada uno de ellos describe con precisión milimétrica dónde está cada detalle.
Un ejemplo que dio la vuelta al mundo: Notre-Dame
Cuando en abril de 2019 un incendio destruyó gran parte del tejado y la aguja de la Catedral de Notre-Dame de París, la reconstrucción parecía casi imposible. Sin embargo, la solución ya estaba registrada… en una nube de puntos.
Años antes del desastre, el historiador del arte y especialista en modelado 3D Andrew Tallon había escaneado la catedral con un escáner láser terrestre. Gracias a esa campaña de escaneo, se había generado una nube de puntos completa de Notre-Dame con una precisión milimétrica, capturando no solo la forma general del edificio, sino también sus desviaciones estructurales, detalles escultóricos y asimetrías.
Esta nube de puntos fue clave para la restauración. No era simplemente una imagen: era una documentación geométrica objetiva del estado de la catedral antes del incendio. Los ingenieros y arquitectos pudieron basarse en esa información para diseñar una reconstrucción fiel al original, sin depender únicamente de planos antiguos o fotografías.
Más que datos: un modelo vivo
La historia de Notre-Dame nos recuerda que una nube de puntos no es solo una “nube” abstracta. Es una herramienta de valor incalculable que permite:
- Preservar el patrimonio arquitectónico
- Tomar decisiones basadas en datos reales
- Planificar intervenciones con seguridad y eficiencia
Y lo mejor es que no hace falta que se trate de una catedral para justificar una nube de puntos. Hoy en día, se utiliza en todo tipo de proyectos: desde una vivienda unifamiliar hasta una fábrica, una obra de ingeniería civil o un yacimiento arqueológico.
2. ¿Cómo se generan las nubes de puntos?
Las nubes de puntos pueden generarse a partir de diferentes tecnologías de captura 3D. Aunque todas comparten el objetivo de obtener una representación precisa del entorno, lo hacen de formas muy distintas. Estas son las más utilizadas:
Escáneres láser terrestres / HDS (Leica RTC360, Leica BLK360, etc.)
Los escáneres láser terrestres funcionan emitiendo pulsos láser que rebotan en las superficies del entorno. Midiendo el tiempo que tarda el láser en regresar, el escáner calcula la distancia a cada punto y genera millones de mediciones en cuestión de minutos.
Leica Geosystems, marca líder en topografía, ofrece algunos de los equipos más avanzados:
- RTC360: pensado para proyectos exigentes que requieren rapidez, precisión y automatización. Registra automáticamente las posiciones del escaneo usando sensores inerciales (VIS).
- BLK360: ultracompacto y fácil de usar, ideal para arquitectura, interiorismo o patrimonio.
Los escáneres láser terrestres, como el Leica RTC360 o el BLK360, destacan por su altísima precisión milimétrica, lo que los convierte en la opción ideal para documentación arquitectónica, control de obra y trabajos donde se requiere un detalle exacto del entorno. Su capacidad para capturar millones de puntos en cuestión de minutos, incluso en condiciones exteriores o en obra, permite ahorrar tiempo y mejorar la fiabilidad del trabajo de campo. Además, modelos como el RTC360 integran sensores inerciales que automatizan el registro de los escaneos, reduciendo tiempos en gabinete y facilitando el flujo hacia software BIM o CAD.
Sistemas LiDAR montados en drones (DJI Zenmuse L1 y L2)
Los sistemas LiDAR montados en drones, como el Zenmuse L2 de DJI, aportan una gran ventaja cuando se trata de levantar superficies amplias o de difícil acceso, como áreas boscosas, taludes o zonas rurales. Su capacidad para penetrar vegetación y generar modelos digitales del terreno precisos, incluso bajo copas de árboles, lo convierte en una herramienta clave para topografía, minería, ingeniería civil y gestión ambiental. La rapidez con la que pueden cubrir grandes superficies es incomparable frente a métodos tradicionales.
Fotogrametría
Finalmente, la fotogrametría destaca por ser una solución accesible y económica. Solo se necesita una cámara (incluso un dron o móvil) y un software especializado para generar modelos 3D a partir de imágenes. Ofrece resultados visualmente muy ricos, con texturas realistas y detalladas, y es especialmente útil para documentar fachadas, monumentos o yacimientos arqueológicos, siempre que haya buena iluminación y contraste. Para muchos profesionales, es la puerta de entrada al mundo del modelado 3D.
3. ¿Para qué sirven las nubes de puntos?
Las nubes de puntos son extremadamente versátiles y se utilizan en una gran variedad de sectores técnicos y creativos. Su utilidad radica en que ofrecen una representación objetiva y tridimensional de la realidad, que puede convertirse en la base para análisis, diseño, documentación o reconstrucción.
En topografía e ingeniería civil, sirven para generar modelos digitales del terreno, calcular volúmenes, hacer seguimientos de obra y comparar el estado real con el diseño proyectado. La precisión que ofrecen es clave para obras lineales, movimiento de tierras o replanteos complejos.
En el mundo de la arquitectura y el BIM, son el primer paso para crear modelos tridimensionales de edificios existentes. Una nube bien registrada permite extraer planos, secciones y geometrías para reformar, ampliar o rehabilitar, todo dentro de un entorno digital interoperable.
En la documentación del patrimonio, las nubes de puntos permiten conservar digitalmente monumentos, esculturas y edificios históricos tal como están en un momento determinado. Esto resulta esencial en intervenciones de restauración, o ante posibles pérdidas por desastres, como ocurrió en Notre-Dame.
También se utilizan en industria y fabricación para hacer ingeniería inversa, es decir, escanear una pieza real y a partir de ella generar un modelo CAD. Es una solución muy eficaz para rediseños, ajustes de precisión o fabricación de repuestos.
Por último, en áreas más recientes como la realidad virtual o la simulación digital, las nubes de puntos sirven como base para recrear entornos reales dentro de mundos virtuales. Esto es útil tanto en videojuegos como en entrenamiento industrial, visitas virtuales o experiencias inmersivas para el usuario final.
4. Precisión y resolución: ¿es lo mismo?
Aunque muchas veces se usan como si fueran sinónimos, precisión y resolución no significan lo mismo en el contexto de una nube de puntos. Entender la diferencia es fundamental para elegir bien un equipo o interpretar los resultados de un escaneo.
La precisión se refiere a qué tan cerca están los puntos del valor real en el espacio. Es decir, cuánto error hay respecto a la posición verdadera de los elementos escaneados. Un escáner láser de alta gama, como el Leica RTC360, puede ofrecer precisiones del orden de milímetros, lo cual es imprescindible en proyectos técnicos donde los márgenes de error son mínimos.
La resolución, en cambio, indica la densidad de puntos que se han capturado sobre una superficie determinada. Cuanto mayor sea la resolución, más puntos por metro cuadrado se registran, lo que da como resultado más detalle visual. Sin embargo, una nube con muchísimos puntos no es necesariamente más precisa: simplemente es más densa.
Por ejemplo, puedes tener una nube con altísima resolución de una escultura, pero si el equipo no está bien calibrado o el escaneo se hizo con condiciones inadecuadas, la precisión puede verse afectada. A la inversa, puedes obtener una nube precisa pero con baja resolución si, por ejemplo, el escaneo fue rápido o se ajustó para capturar menos puntos.
En la práctica, lo ideal es encontrar un equilibrio entre ambas en función del objetivo del proyecto. Para un modelado BIM puedes necesitar más precisión que resolución; para una visualización o una visita virtual, probablemente priorices una nube rica en detalle visual.
5. ¿Qué software se utiliza para trabajar con nubes de puntos?
Una vez generada la nube de puntos, se necesita software especializado para visualizarla, editarla o convertirla en un modelo útil. Estos son algunos de los más utilizados:
- Leica Cyclone / Register360: herramientas profesionales para registrar, limpiar y preparar nubes de puntos capturadas con escáneres láser. Muy utilizadas en entornos de obra y arquitectura.
- Autodesk ReCap: ideal para visualizar, recortar y exportar nubes hacia plataformas como Revit o AutoCAD. Compatible con una gran variedad de formatos.
- CloudCompare: software libre muy potente para comparar nubes, alinear datos, medir distancias y hacer análisis. Ligero y flexible, aunque menos intuitivo que otros.
- Archicad / Revit / SketchUp: plataformas BIM o de modelado 3D que permiten importar nubes como referencia para diseñar sobre ellas. Son clave en proyectos de rehabilitación o escaneado a BIM.
6. Registro y alineación: paso clave
Cuando se realiza un escaneado 3D de un entorno amplio, no basta con una sola posición del escáner. Es necesario hacer varias capturas desde distintos puntos para cubrir completamente el espacio, y luego unirlas en una única nube coherente. Este proceso se llama registro.
El registro consiste en alinear correctamente todas las posiciones escaneadas para que cada nube parcial encaje perfectamente con las demás. Puede hacerse de forma automática, como en el caso del Leica RTC360, que utiliza sensores inerciales (VIS) para saber desde dónde se ha escaneado en cada momento, o de forma manual, identificando puntos comunes entre los distintos escaneos.
Una buena alineación es clave: si las nubes no están correctamente registradas, pueden aparecer saltos, solapes o deformaciones, lo que afecta directamente a la precisión del modelo final.
En proyectos más complejos, también se puede utilizar georreferenciación con GNSS o estaciones totales, para que la nube de puntos esté colocada en coordenadas reales. Esto permite integrarla con cartografía, modelos BIM o información SIG.
El registro es, en definitiva, el esqueleto estructural de cualquier nube de puntos compuesta. Sin un buen registro, el escaneo pierde valor técnico y puede conducir a errores graves en las fases siguientes del proyecto.
7. ¿Cuánto pesa una nube de puntos?
Una nube de puntos puede ser tan ligera como unos pocos megabytes o tan pesada como varios terabytes, dependiendo de varios factores: la resolución del escaneo, la extensión del área capturada, el tipo de sensor utilizado y los datos añadidos (como color o intensidad).
Por ejemplo, un pequeño escaneo interior con el Leica BLK360 puede generar archivos de entre 200 y 500 MB. En cambio, un proyecto completo de una infraestructura, escaneado con un RTC360 en alta resolución o con datos LiDAR aéreos, puede superar fácilmente los 100 GB o más.
Además del tamaño bruto, hay que tener en cuenta los formatos. Algunos, como .E57 o .LAS, son más eficientes, mientras que otros como .PTX pueden ser bastante más pesados. También influye si la nube está registrada y optimizada, o si se trata de archivos “en bruto”.
Por eso es importante contar con hardware adecuado, tanto para almacenar como para visualizar los datos: discos SSD de alta capacidad, buena tarjeta gráfica y memoria RAM generosa. No solo por espacio, sino porque abrir una nube pesada en un ordenador limitado puede ser desesperante.
En resumen, trabajar con nubes de puntos implica gestionar grandes volúmenes de información. Planificar el flujo de datos, hacer limpiezas y reducciones cuando sea posible, y elegir el formato correcto, son claves para mantener un proyecto ágil y operativo.
8. Nubes de puntos vs. modelo 3D
Una confusión muy común —especialmente entre quienes se inician en el mundo del escaneado 3D— es pensar que una nube de puntos ya es un modelo 3D. Y aunque visualmente puedan parecer lo mismo, en realidad son dos cosas muy distintas.
La nube de puntos es un conjunto de puntos en el espacio, sin caras, volúmenes ni superficies definidas. Representa con gran precisión la geometría de un objeto o entorno, pero no tiene información estructural ni paramétrica. Es como una fotografía 3D: fiel, detallada, pero estática y sin interpretar.
Un modelo 3D, en cambio, es una reconstrucción basada en la nube de puntos. Puede ser un modelo BIM (con muros, puertas, ventanas, materiales y capas constructivas), un modelo CAD (para ingeniería, diseño mecánico o fabricación) o una malla de polígonos con texturas (para visualización, render o VR).
La nube es, por tanto, el punto de partida. A partir de ella, con software especializado, se reconstruyen volúmenes, líneas y elementos geométricos, ya sea de forma manual, semiautomática o completamente automatizada (aunque esto último todavía tiene margen de mejora).
Este proceso —pasar de nube a modelo— requiere tiempo, criterio técnico y conocimientos de los programas adecuados. Pero es justamente lo que permite transformar la realidad escaneada en un formato editable, analizable y útil para construir, diseñar o restaurar.
9. ¿Qué formatos son los más comunes?
Una vez capturada la nube de puntos, llega el momento de guardar, compartir o importar esos datos en distintos programas. Para ello, es fundamental conocer los formatos de archivo más utilizados en el sector. Algunos son estándares abiertos, otros son propietarios de determinadas marcas, pero todos tienen sus particularidades.

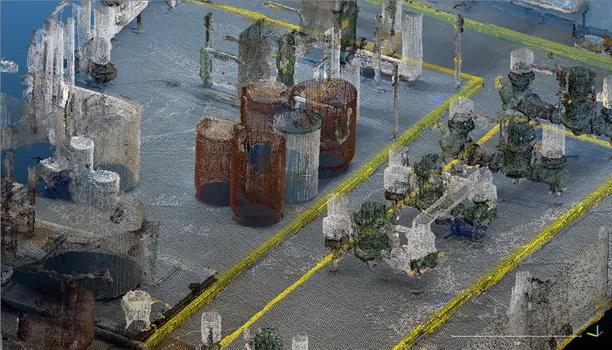

Formato E57: versátil y compatible
El .E57 es uno de los formatos más comunes y recomendados por su equilibrio entre peso, compatibilidad y organización interna. Permite incluir datos de múltiples escaneos, atributos como color o intensidad, y es aceptado por la mayoría de softwares (Cyclone, ReCap, CloudCompare, etc.).
Ideal para exportar un proyecto completo y trabajar con él en diferentes plataformas sin perder calidad.
Formato LAS / LAZ: estándar en LiDAR
El .LAS (y su versión comprimida, .LAZ) es el estándar en proyectos LiDAR, sobre todo cuando los datos provienen de drones. Muy utilizado en cartografía, SIG y medio ambiente, conserva atributos como la clasificación de puntos (suelo, vegetación, edificios…).
Es el formato preferido por organismos oficiales y grandes proyectos de territorio.
Formatos PTS / PTX: texto plano y sencillo
Los formatos .PTS y .PTX son listas de puntos en texto plano, con coordenadas y, en algunos casos, color o intensidad. Son fáciles de leer e importar en muchos programas, pero generan archivos pesados y poco eficientes, por lo que no son ideales para trabajar con grandes volúmenes.
A veces se utilizan como paso intermedio en la conversión entre plataformas.
Formato RCP / RCS: entorno Autodesk
Los archivos .RCP (ReCap Project) y .RCS (ReCap Source) son los formatos nativos de Autodesk para manejar nubes de puntos en software como Revit, AutoCAD o Navisworks. Permiten una integración fluida dentro del ecosistema Autodesk, aunque no siempre son compatibles fuera de él.
Se suelen generar a partir de otros formatos (como E57) dentro de ReCap.
En resumen, elegir el formato adecuado depende del flujo de trabajo, el software que se utilice y el tipo de proyecto. Un formato eficiente puede hacer la diferencia entre una nube ligera y funcional o una carga innecesaria para tu equipo y tu tiempo.
10. ¿Qué equipo necesito para trabajar con las nubes de puntos?
Trabajar con nubes de puntos no es solo cuestión de tener un escáner. Es un ecosistema completo de herramientas, desde el hardware de captura hasta el software de modelado, pasando por ordenadores potentes y sistemas de almacenamiento adecuados. Aquí te contamos lo esencial:
Escáner láser: el corazón de la captura
El escáner es el punto de partida. Equipos como el Leica RTC360 o el BLK360 G2 ofrecen escaneos rápidos, precisos y fáciles de registrar, tanto en interiores como en exteriores. El primero está pensado para profesionales que necesitan alto rendimiento y registro automático en campo, mientras que el segundo es perfecto para arquitectura, diseño de interiores o rehabilitación, por su portabilidad y sencillez.
Si el proyecto requiere portabilidad extrema o captura de objetos más pequeños, los escáneres portátiles de Artec (como el Leo o el Spider II) son una excelente opción. Y si se trata de grandes superficies o zonas inaccesibles, un sistema LiDAR aéreo con dron, como el DJI Zenmuse L2, puede ser la solución ideal.
Ordenador: potencia para procesar millones de puntos

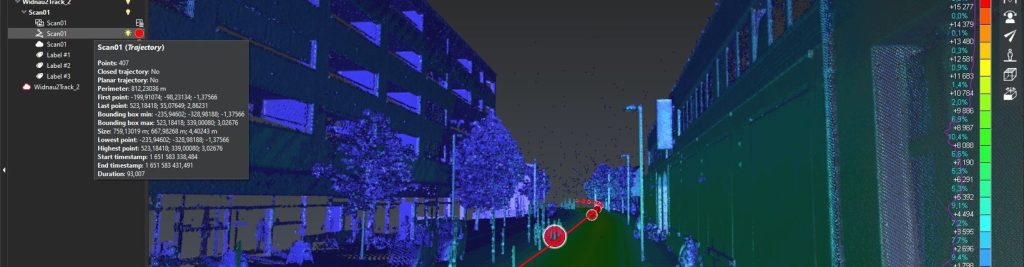

Las nubes de puntos son pesadas y exigentes. Por eso, el ordenador con el que trabajes debe estar a la altura:
- Procesador (CPU): lo ideal es un Intel i7/i9 o AMD Ryzen 7/9, ya que muchas tareas como el registro y la conversión de formatos dependen del rendimiento del procesador.
- Memoria RAM: para trabajar con fluidez se recomienda un mínimo de 32 GB de RAM. En proyectos grandes, lo ideal es contar con 64 GB o más, especialmente si usas programas BIM.
- Tarjeta gráfica (GPU): imprescindible para visualizar y manejar nubes densas. Una NVIDIA RTX (3060 o superior) o una Quadro profesional permitirá rotar, seccionar y modelar sin cuelgues ni retrasos.
- Disco duro: los archivos de nube ocupan mucho espacio y necesitan velocidad de acceso. Se recomienda trabajar con un disco SSD NVMe para el sistema y los proyectos activos, y usar discos duros externos o servidores NAS para el almacenamiento a largo plazo.
Software: desde el escaneo hasta el modelo BIM
El software que utilices dependerá de tu flujo de trabajo, pero en general necesitarás:
- Software de escaneo y registro: Leica Cyclone Register360, Artec Studio o DJI Terra para procesar datos del escáner.
- Visualización y conversión: Autodesk ReCap o CloudCompare para limpiar, alinear o convertir las nubes.
- Modelado y BIM: Revit, Archicad, SketchUp o AutoCAD para generar geometría sobre la nube. Todos permiten importar nubes como referencia y construir a partir de ellas.
Otros elementos clave
Además del hardware principal, no olvides:
- Trípodes y adaptadores compatibles con el escáner.
- Baterías de repuesto para jornadas largas.
- Tabletas o móviles para controlar el escáner en campo.
- Licencias de software actualizadas (muchas son de pago anual).
- Sistemas GNSS o estaciones totales, si necesitas georreferenciar tus escaneos en coordenadas reales.
Conclusión: las bases de puntos son la base del entorno digital
Las nubes de puntos han transformado la forma en que capturamos, analizamos y modelamos el mundo físico. Desde una fachada patrimonial hasta una autopista en construcción, hoy es posible escanearlo todo con una precisión milimétrica y trasladarlo al entorno digital para diseñar, restaurar, controlar o simular con total confianza.
Ya no se trata solo de grandes proyectos o presupuestos inalcanzables. Con la combinación adecuada de escáneres, software y hardware, cualquier profesional puede incorporar esta tecnología a su flujo de trabajo. Y lo mejor es que no tienes que hacerlo solo.
