tcpTUNNEL: replanteo y toma de datos en túneles con estación total

tcpTUNNEL es el software de Aplitop para el control de obras de túneles con estación total. Se instala en una estación total motorizada o en un colector de datos compatible y permite definir el proyecto mediante eje en planta y alzado y la sección del túnel, para ejecutar en obra tareas clave como toma automática de perfiles, comparación con la sección teórica y replanteo del frente, la rodadura y puntos de control.

Definición del proyecto: eje y sección del túnel

Eje en planta y alzado

El proyecto se apoya en el eje (planta y alzado) para poder calcular PK, desplazamientos al eje y cotas teóricas durante la toma de datos, la comprobación y el replanteo.

Sección teórica y puntos teóricos

Cuando existe sección teórica asociada, tcpTUNNEL puede guiar la lectura y el replanteo sobre puntos teóricos de la sección, y calcular diferencias respecto a lo proyectado para controlar infraexcavación y sobreexcavación.

Toma de datos en túnel

Toma automática de perfiles por rangos de PK

Permite tomar perfiles en un rango de PK (PK inicial, PK final e intervalo). Durante la lectura, el programa busca los puntos teóricos según tolerancias configuradas y muestra, para cada punto, el PK del perfil teórico y medido y la diferencia respecto a la sección teórica, con vista en alzado o en planta.

Levantamiento de puntos

Incluye lectura manual de puntos, con información de distancias, ángulos, coordenadas y desnivel, y posibilidad de codificar y guardar automáticamente según configuración.

Medición automática de malla

Cuando lo necesitas, puedes medir una malla de puntos definiendo una ventana y los intervalos, aplicando filtros por distancia mínima y máxima para validar lecturas.

Medición masiva con estaciones compatibles

En estaciones que lo permiten, tcpTUNNEL ofrece una opción de toma masiva de puntos (modo “escáner”) para medir miles de puntos de una zona definida (por ventana de lectura o por lectura de bóveda), con control de velocidad de giro e incrementos verticales. Con esos puntos, se pueden dibujar perfiles de la nube de puntos y calcular áreas de infra y sobreexcavación si existe sección teórica.

Replanteo en obra

Replanteo de puntos

Replantea puntos desde ficheros de puntos o bases, por número, coordenadas, por código, selección gráfica o por intervalos, mostrando indicaciones de avance/retroceso y subida/bajada hasta alcanzar tolerancias.

Frente de excavación

Permite replantear puntos del frente seleccionando puntos sobre el perímetro de la sección teórica o puntos interiores. El replanteo puede ejecutarse punto a punto o de forma automática con tiempo de espera configurable, mostrando el PK medido, la diferencia a sección teórica y la distancia 3D entre punto teórico y medido.

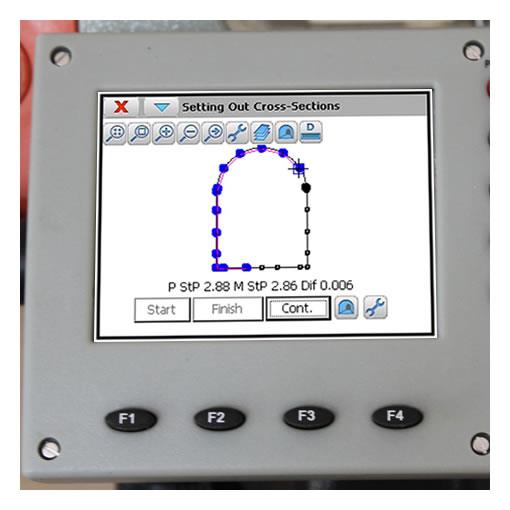

Replanteo de perfiles

Replantea puntos individuales de perfiles dentro de un rango de PK, con opciones como espesor (secciones paralelas) y filtro por diferencia máxima para descartar lecturas que no cumplan el criterio.

Bulones y rodadura

Incluye funciones específicas para bulones, orientando al usuario para situarse en el PK deseado y perpendicular a la sección, y para rodadura, replanteando puntos sobre el eje a partir de PK y desplazamiento (considerando rasante y peraltes si existen, con espesor opcional).

Comprobación y control geométrico

Comprobación de perfiles

La comprobación muestra las diferencias entre puntos medidos y sección teórica (diferencia total, diferencias horizontal y vertical, PK del perfil, desplazamiento al eje, cota de rasante en el PK, etc.).

Seguimiento continuo (si la estación lo permite)

En equipos compatibles, puede habilitarse un modo de seguimiento continuo para analizar de forma repetida puntos leídos y visualizarlos también en modo gráfico.

Comprobación de puntos de control

Permite comprobar puntos comparando diferencias en X, Y, Z entre mediciones del mismo punto realizadas en momentos distintos, útil para control y verificación.

Documentación y continuidad del proyecto

Dibujos e informes en oficina

Para la entrega final (planos e informes), tcpTUNNEL puede complementarse con tcpTUNNEL CAD, orientado al dibujo y análisis en entorno CAD a partir de los datos medidos en campo.
