Tcp PointCloud Editor

Edición y explotación de nubes de puntos con inteligencia artificial

tcp PointCloud Editor es un software de Aplitop para procesar, editar, clasificar y publicar nubes de puntos procedentes de escáner fijo, escáner móvil con tecnología SLAM, LiDAR y fotogrametría. Está pensado para trabajar con grandes volúmenes de información (millones de puntos) en proyectos de topografía, ingeniería, arquitectura, canteras y flujos de trabajo que necesiten resultados compatibles con CAD, BIM y GIS.

Gestión de nubes de puntos e imágenes

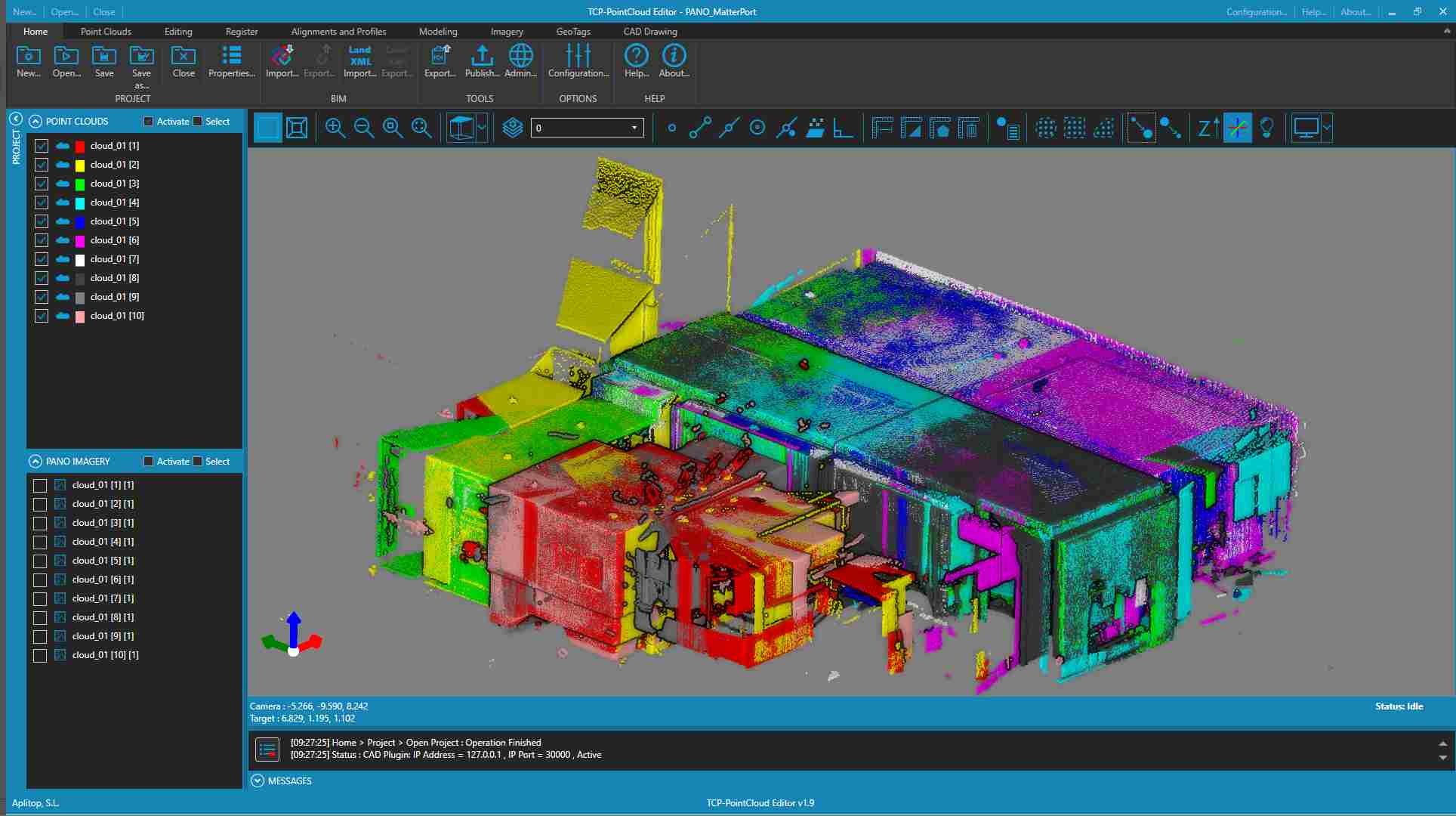

Permite importar nubes de puntos e imágenes en formatos habituales del mercado y conservar atributos relevantes como color, intensidad, tiempo, categoría y retornos. Además, puedes representar la nube en función de estos atributos para revisar y analizar el conjunto de datos con rapidez.

Medición y dibujo 3D con CAD incorporado (o sincronización con CAD externo)

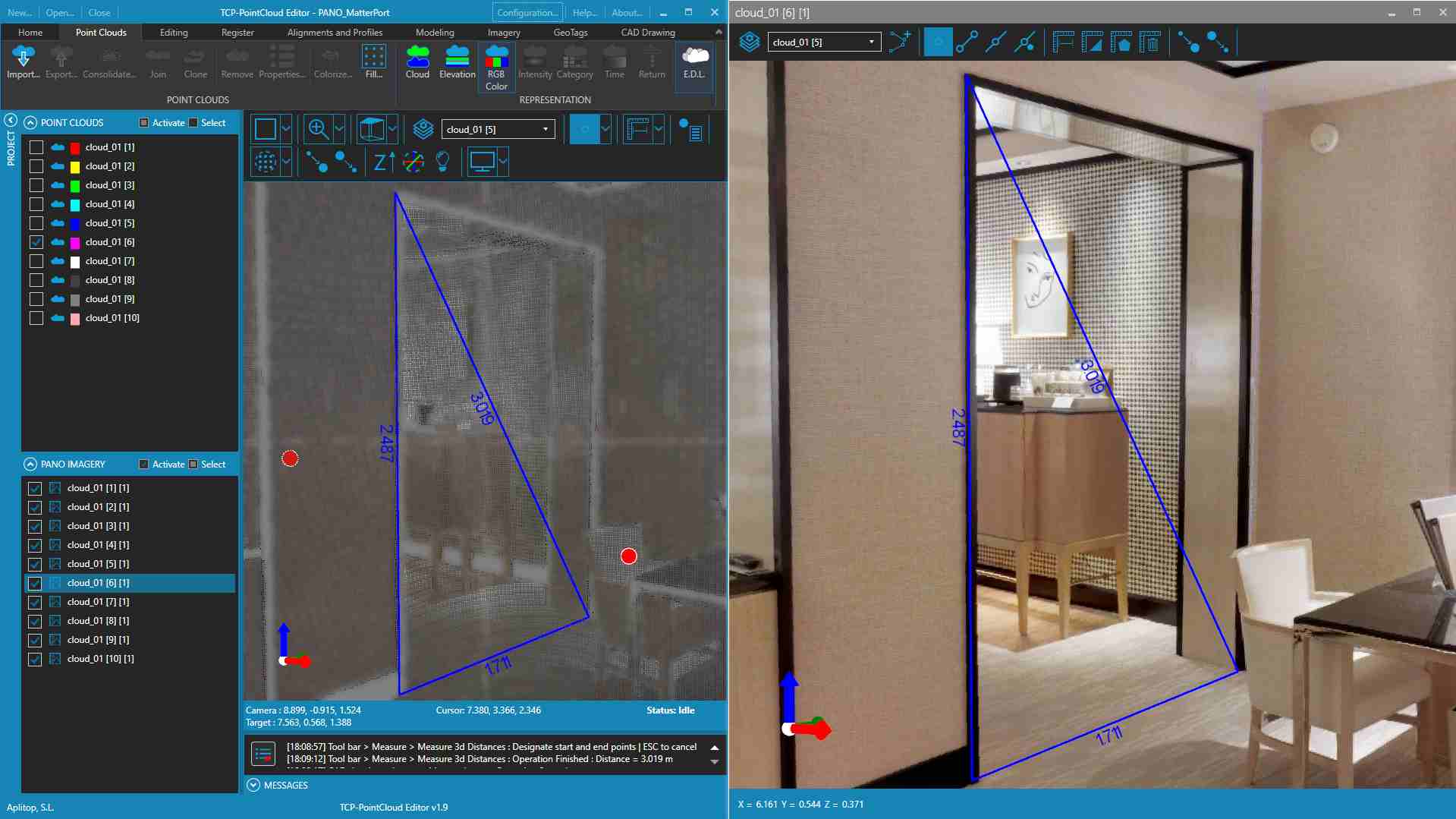

Incluye herramientas para medir, vectorizar y dibujar con precisión en 3D directamente sobre la nube de puntos o sobre imágenes panorámicas 360º. Puedes hacerlo con el CAD incorporado o sincronizar el trabajo con un CAD externo cuando tu flujo de oficina lo requiera.

Registro de varias nubes y transformaciones de coordenadas

Cuando el proyecto lo necesita, tcp PointCloud Editor permite registrar varias nubes mediante puntos de control y aplicar transformaciones de coordenadas. Esto es especialmente útil si combinas capturas de distintas jornadas, sensores o sistemas de referencia.

Clasificación, filtrado y edición

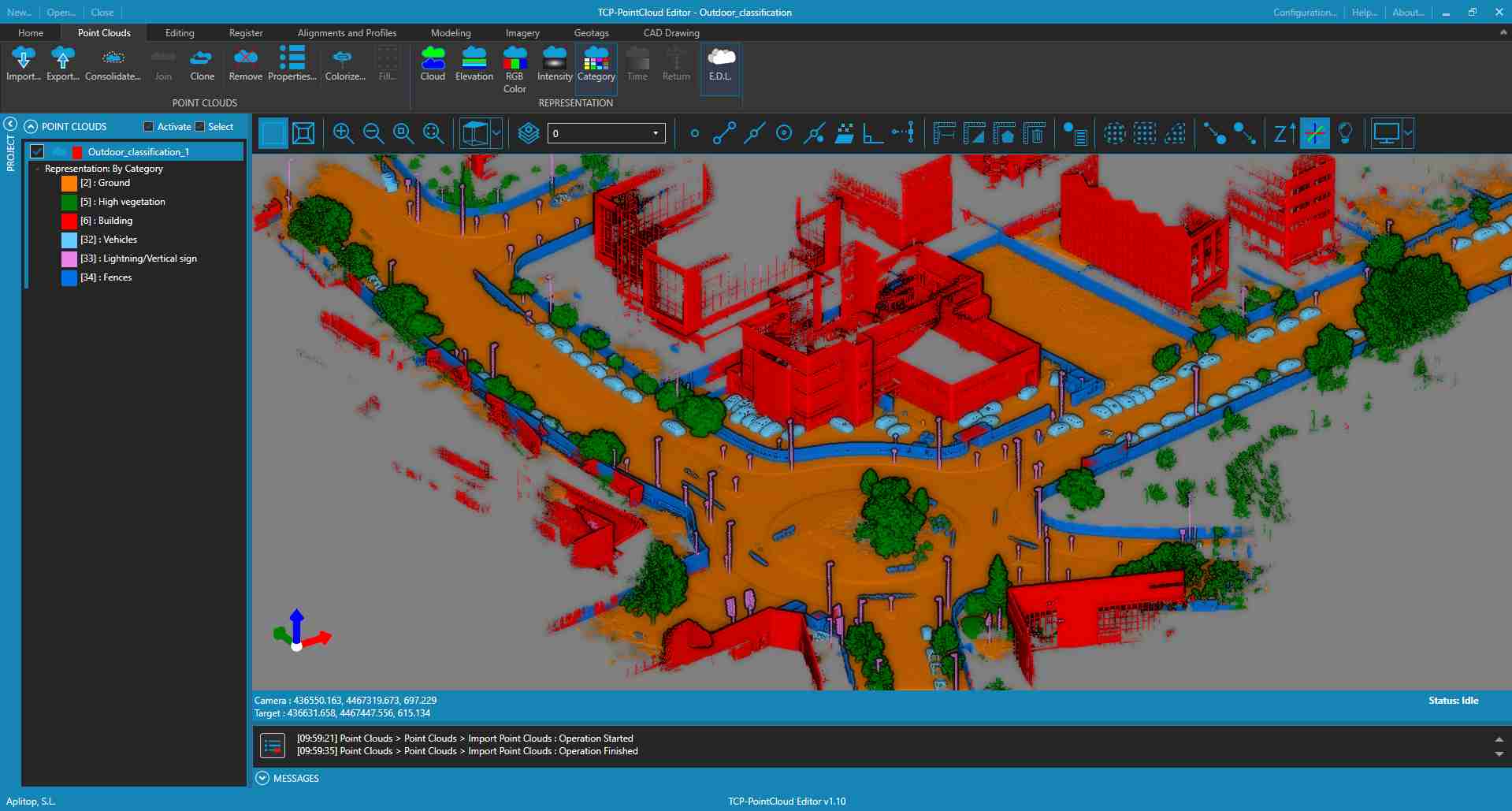

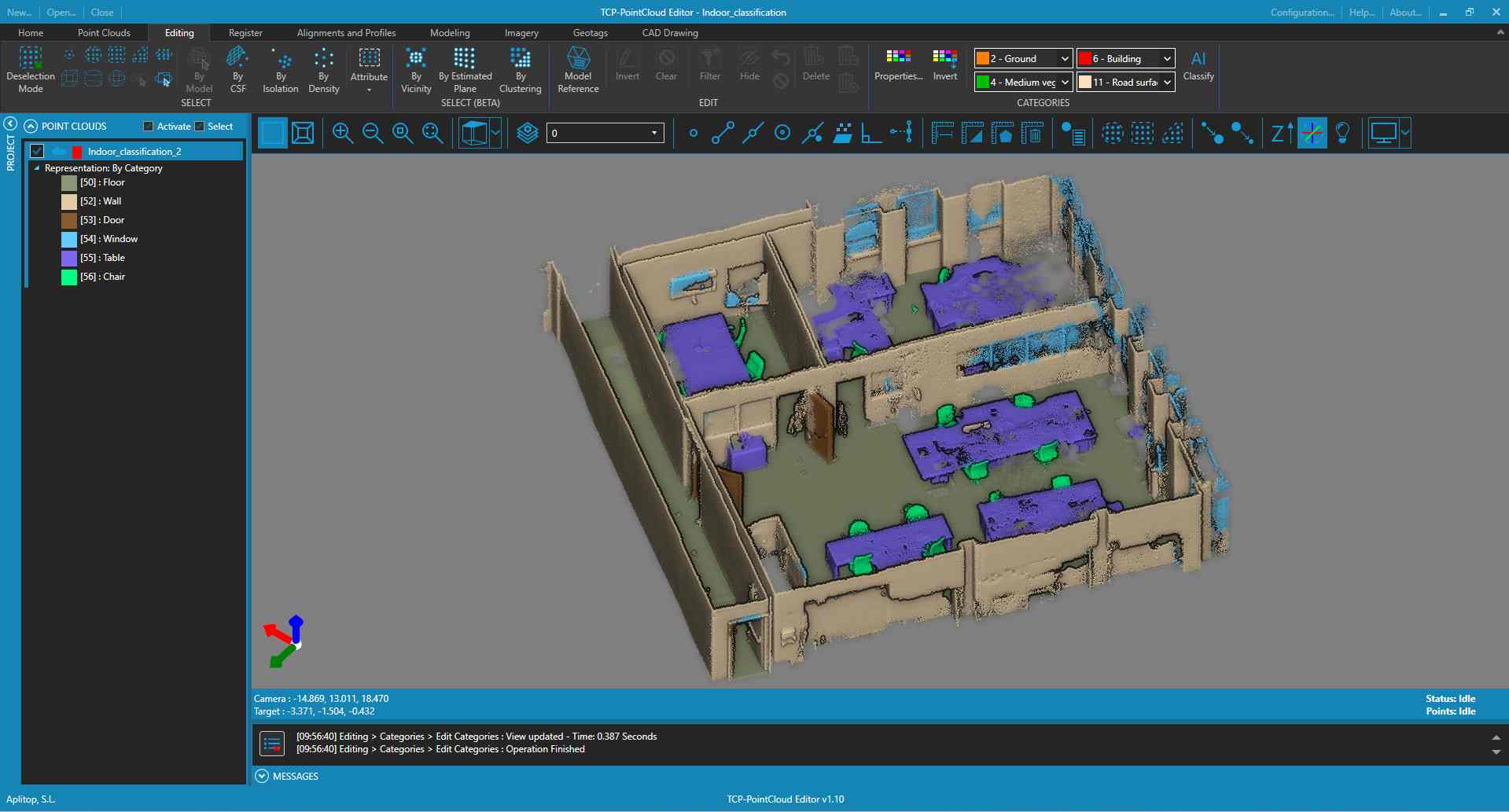

La aplicación incorpora modelos de inteligencia artificial entrenados para clasificar puntos en escenas de interior y exterior, además de métodos avanzados para segmentación y selección de elementos como planos, objetos o terreno. A esto se suman herramientas de eliminación de ruido, selección por geometría o atributos y edición manual para limpiar y preparar el conjunto de datos antes de extraer información o generar modelos.

Extracción de entidades, perfiles y vectorización

tcp PointCloud Editor está orientado a obtener información útil a partir de la nube: permite extraer entidades de forma automática, generar perfiles en planta y alzado e incluir herramientas de vectorización para dibujar y documentar con precisión. También facilita el cálculo de perfiles rápidos a partir de la nube o del modelo, y la obtención de perfil longitudinal y perfiles transversales a lo largo de un eje, pudiendo dibujar sobre el perfil polilíneas 3D. Los cortes en planta resultan especialmente útiles en proyectos de edificación.

Modelos digitales: mallas, curvas de nivel y edición de superficies

Con la nube de puntos puedes generar una triangulación o malla y obtener curvas de nivel. A los modelos se les puede aplicar simbología por cotas, pendientes, orientaciones, sombreado u ortofotos. Las mallas pueden editarse de forma interactiva o aplicar procesos como suavizado o eliminación de picos. Además, es posible importar y exportar superficies y mallas y trabajar con modelos 3D en distintos formatos.

Cálculo de volúmenes para acopios y movimiento de tierras

La aplicación permite calcular volúmenes de acopios definidos por una polilínea o una capa, así como superficies y volúmenes de desmonte y terraplén entre modelos. Esto lo convierte en una herramienta práctica para canteras, obra civil y control de ejecución.

Geo-etiquetas y publicación de proyectos

Incluye gestión sencilla de geo-etiquetas para organizar observaciones y puntos de interés dentro del proyecto. Además, los proyectos pueden publicarse en la nube y revisarse con un visor web desde cualquier dispositivo (función disponible para usuarios con suscripción activa, según condiciones del fabricante).

Formatos compatibles y requisitos recomendados

Formatos de importación y exportación habituales

tcp PointCloud Editor es compatible con flujos CAD/BIM/GIS y admite una amplia variedad de formatos. Entre los más usados en proyectos reales:

• Nubes de puntos: E57, LAS/LAZ, RCS/RCP, LGSx/PTS/PTX (según condiciones de licencia), PLY, PCD, TXT/XYZ, además de formatos de fabricantes (por ejemplo FARO o RIEGL).
• Mallas y superficies: IFC, LandXML, GeoTIFF, Esri ASCII Grid, y formatos de TcpMDT.
• Modelos 3D: IFC, FBX, OBJ.
• Dibujos CAD: DXF, DWG.
• Ortofotos: GeoTIFF, ECW, JPG, JP2.

Requisitos del equipo

Para trabajar con soltura, el fabricante recomienda un entorno Windows 10/11 (64 bits), procesador Intel i5 o superior, 16 GB de memoria como mínimo (más si vas a clasificar nubes grandes) y disco SSD. En gráficos, se indica compatibilidad con OpenGL 4.0 o superior y, para clasificación con inteligencia artificial, GPU NVIDIA con CUDA 11.3 o superior y más de 6 GB de memoria de vídeo.
