TcpTUNNEL Scan
tcpTUNNEL Scan es un software de obra para control de túneles en tiempo real con estación total robótica Topcon GTL equipada con escáner láser y una tableta Windows.
Permite ejecutar en campo el flujo completo de escaneado, revisión de la nube de puntos, cálculo de perfiles, comparación con el diseño y replanteo, sin depender de un proceso previo en oficina.
Define el proyecto mediante eje (planta/alzado) y sección, con importación de diseño desde CAD, LandXML e IFC. Controla el escaneado de bóveda o frente, aplica filtros por PK y distancia, y usa un visor 3D para validar la captura.
Solicita más información sobre este producto
Control de túneles en tiempo real con estación total robótica-escáner Topcon GTL
tcpTUNNEL Scan es el software de Aplitop para ejecutar en obra el flujo completo de control de túneles con una estación total robótica Topcon GTL equipada con escáner láser. Se instala en una tableta Windows y permite escaneado, visualización de la nube de puntos, cálculo de perfiles, comparación con el diseño y replanteo directamente en campo, sin depender de un proceso previo en oficina.
Definición del proyecto: eje, secciones y diseño
Ejes en planta y alzado
Cada proyecto se define a partir de los ejes en planta y alzado, las secciones del túnel y las nubes de puntos, para que el control esté siempre referenciado a la geometría real del proyecto.
Importación de datos de diseño
Los datos pueden extraerse de dibujos CAD o importarse desde formatos habituales en obra civil como LandXML e IFC.
Estacionamiento y orientación en obra
Métodos de posicionamiento
El equipo puede posicionarse y orientarse por coordenadas, ángulo o intersección inversa, facilitando el inicio del trabajo en condiciones reales de obra.
Continuidad con el flujo Topcon
También puede aprovecharse el posicionamiento obtenido con la aplicación de captura de datos de campo Topcon MAGNET Field.
Escaneado y revisión de la nube de puntos
Control del escaneado de bóveda o frente
tcpTUNNEL Scan controla el escaneado de la bóveda o el frente de excavación del túnel, con filtros opcionales por rango de PK y distancia.

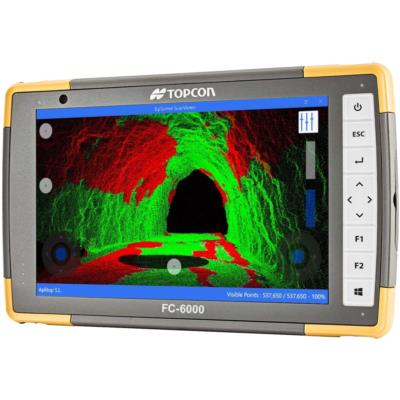

Visor 3D para comprobación rápida
Incluye un visor 3D para examinar la nube de puntos y comprobar mediciones en el momento, antes de pasar a perfiles y replanteo.
Perfiles y comparación con el estado de proyecto
Perfiles rápidos, editables y comparables

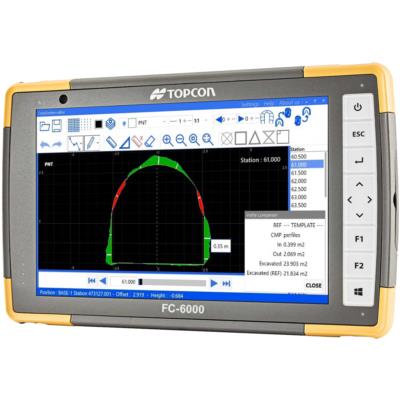

Los perfiles del túnel se calculan rápidamente y con gran definición a partir de la nube. Se pueden consultar, editar y comparar con la sección tipo o con otras secciones, mostrando con claridad las zonas de infraexcavación y sobreexcavación.
Marcado de puntos y comparación por PK
Al seleccionar un punto en el perfil, el sistema puede marcar su posición en el túnel. Además, al medir puntos del interior, se representan perfiles teóricos y medidos en el PK correspondiente para verificar diferencias con rapidez.
Replanteo optimizado en el frente del túnel
Puntos de perforación, pernos, rodadura y sección
Facilita el replanteo de puntos clave del frente, como perforaciones de voladura, puntos sobre la sección, pernos de roca, puntos de superficie de rodadura y puntos del proyecto.
Posición exacta a partir de la nube escaneada
La aplicación calcula la posición exacta de cada punto usando la nube escaneada, evitando búsquedas por iteraciones y aumentando la productividad.
Control de sostenimiento
También permite comprobar el espesor mínimo del hormigón proyectado del sostenimiento y el cálculo posterior del volumen aplicado.
Análisis y documentación con herramientas de oficina
Trabajo conjunto con tcpScancyr y tcpTUNNEL CAD
Para mapas, informes y productos de entrega, tcpTUNNEL Scan puede trabajar conjuntamente con tcpScancyr (mapas e informes detallados) o con tcpTUNNEL CAD (definición de secciones, dibujo y resultados en entorno CAD).
Requisitos y componentes recomendados
Estación total y accesorios
Equipo de medición
Requisito indicado: Topcon GTL-1000.
Accesorio recomendado
Tarjeta SD WiFi con capacidad mínima de 64 GB.
Colector de datos (tableta Windows)
Requisitos mínimos orientativos
Windows 10 (64 bits), procesador x86, 4 GB de memoria RAM, 32 GB de almacenamiento, GPU compatible con OpenGL 3.0 o superior, resolución mínima 1280×800 y conectividad Bluetooth y WiFi.
Controladora recomendada
El fabricante recomienda Topcon FC-6000.
Compatibilidad por versión
Mejoras específicas para GTL-1200
En actualizaciones orientadas a la Topcon GTL-1200 se han incorporado mejoras como descarga de nubes de puntos y proyectos por WiFi y opciones de escaneado superfino (según configuración y versión).
