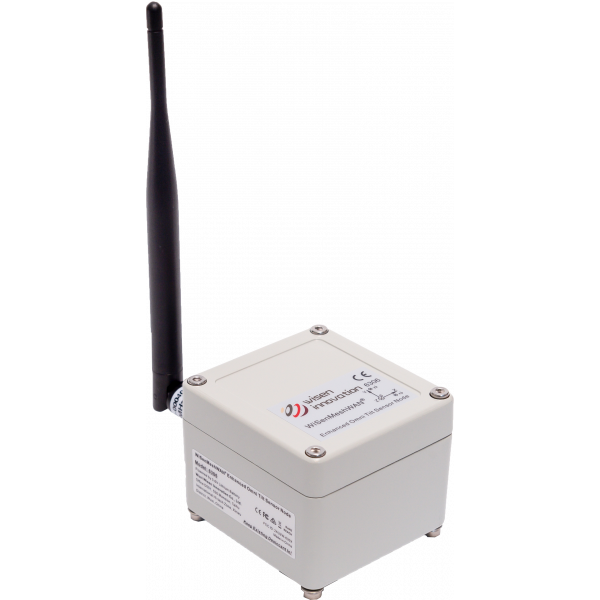

Omni Tilt Sensor Node

Omni Tilt Sensor Node. Monitorización del estado de inclinación en infraestructuras, como muros de contención, pilares de soporte o taludes fluviales.

Solicita más información sobre este producto

Descripción

Omni Tilt Sensor Node

A partir del primer nivel de conversión de datos, puede supervisarse el movimiento de un extremo de una viga o travesaño, lo que permite detectar fenómenos como deslizamientos de tierra o deformaciones en vías férreas.

Gracias a nuestro último modelo matemático desarrollado, es posible calcular con precisión la convergencia horizontal de un túnel de metro compuesto por 6 segmentos.

Tipo 6305 – Nodo Sensor de Inclinación Omni WiSenMeshWAN®
Características Básicas
Alimentación por batería	1 unidad de batería de litio primaria 3.6V tipo D (ER34615)
Voltaje de parada por precisión	2.7VDC
Voltaje de parada de red mallada	2.1VDC
Conexión de batería	Soporte de batería de aluminio estándar
Corriente de trabajo (DC)	Máx. 65mA (Típico 50mA)
Almacenamiento local	Mínimo 450 mensajes durante conexión en malla
Dimensiones (L x A x H)	80 x 75 x 57 mm
Peso	0.43 kg
Sensor Principal
Tipo de sensor	Valores de inclinación en los ejes X, Y, Z
Rango	-90° a +90°
Precisión	0.002° (7.2″ o 0.0349 mm/m) en el rango [-2.0°, 2.0°] Mejor que 0.01° (36″ o 0.1745 mm/m) en cualquier grado dentro del rango (-90°, 90°)
Resolución	0.0001° (0.36″ o 0.001745 mm/m)
Parámetros Estándar del Sistema
Temperatura	Rango: -40 a 85°C; Precisión: ±1°C (típico 0.5°C); Resolución: 0.1°C
Voltaje	Precisión: ±0.1V
Interfaz WSN
Interfaz inalámbrica en malla	Protocolo WiSenMeshWAN®
Orientación para Medición de Inclinación
Al sostener la hoja de especificaciones en posición horizontal, si la flecha del eje X gira hacia el interior del plano del papel (alrededor del punto 0), el valor de “x” disminuye; esto también se aplica a los ejes Y y Z. El nodo debe estar fijado de forma rígida para garantizar mediciones precisas. Cualquier movimiento en la fijación afectará a los resultados. Los nodos sensores de inclinación Omni deben orientarse de manera que dos de sus ejes marcados estén paralelos al plano horizontal, lo que facilita la interpretación de los datos.

Diseñadas para un uso de hasta 10 años sin mantenimiento, las unidades tienen una clasificación IP65 y superior con alimentación y radio internas. Gracias a sus robustas carcasas industriales, las unidades pueden montarse de múltiples formas, adaptándose a las distintas necesidades de sus proyectos de monitorización.
