PML

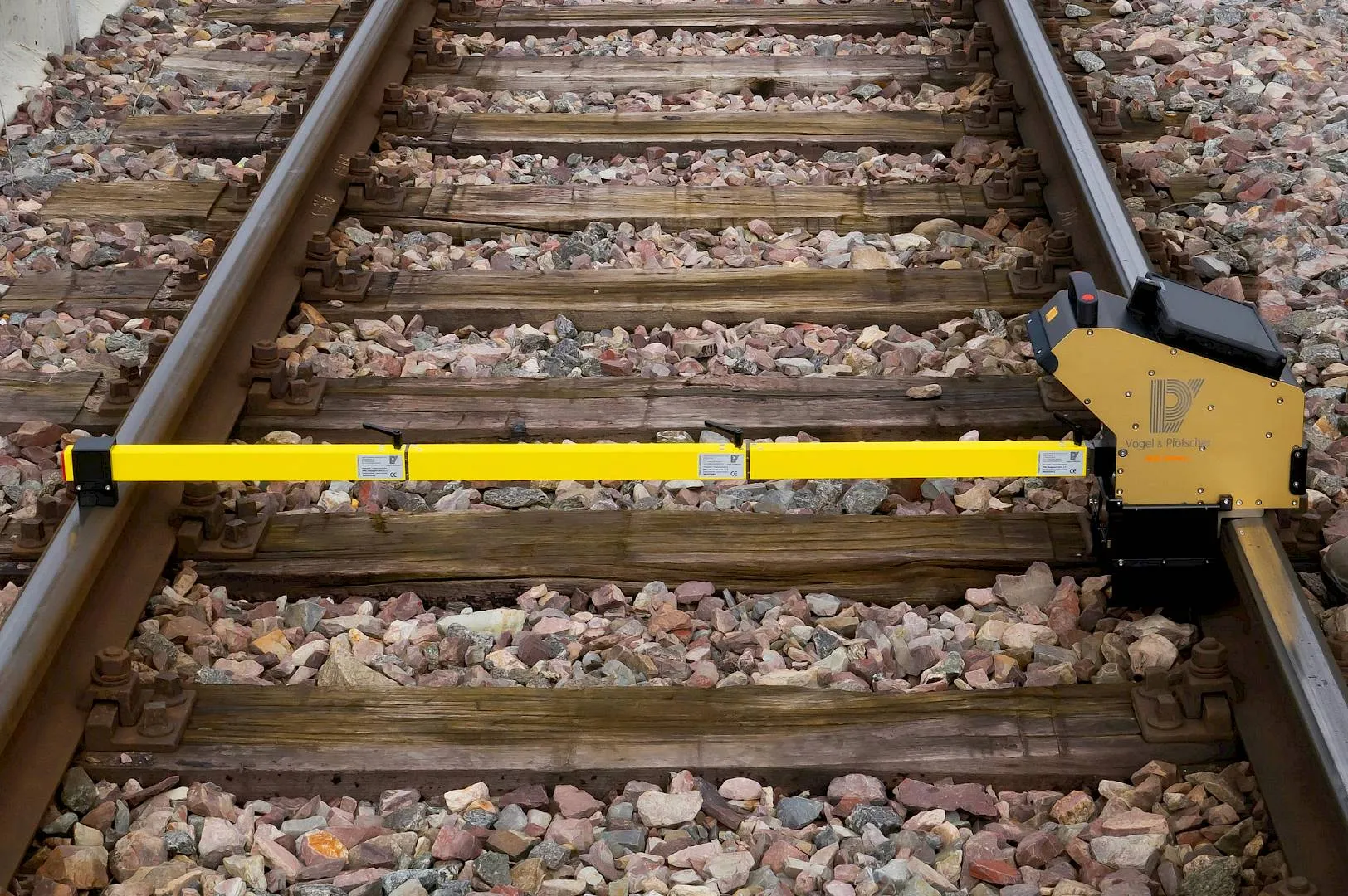

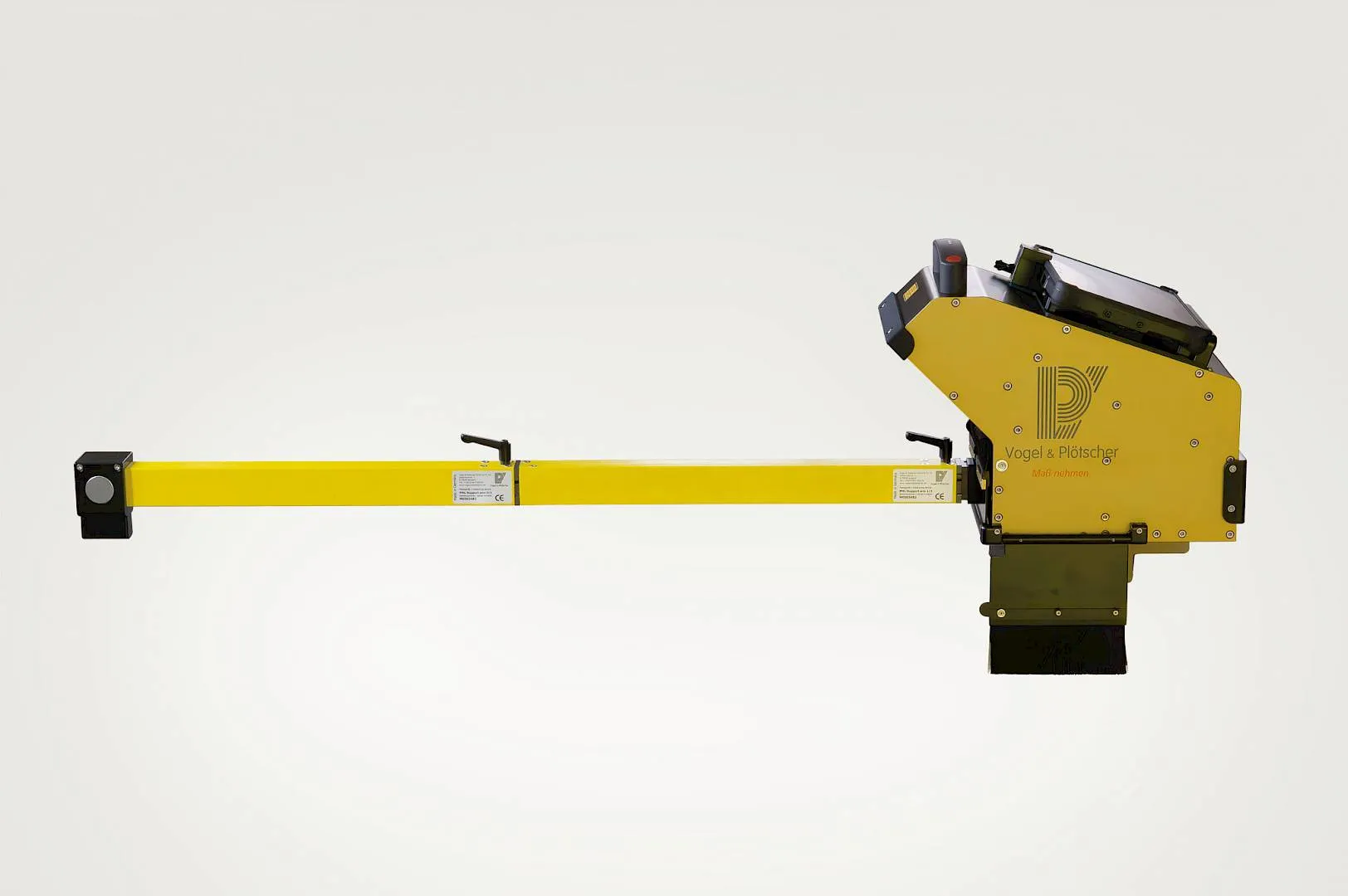

PML: medición láser del perfil transversal del carril

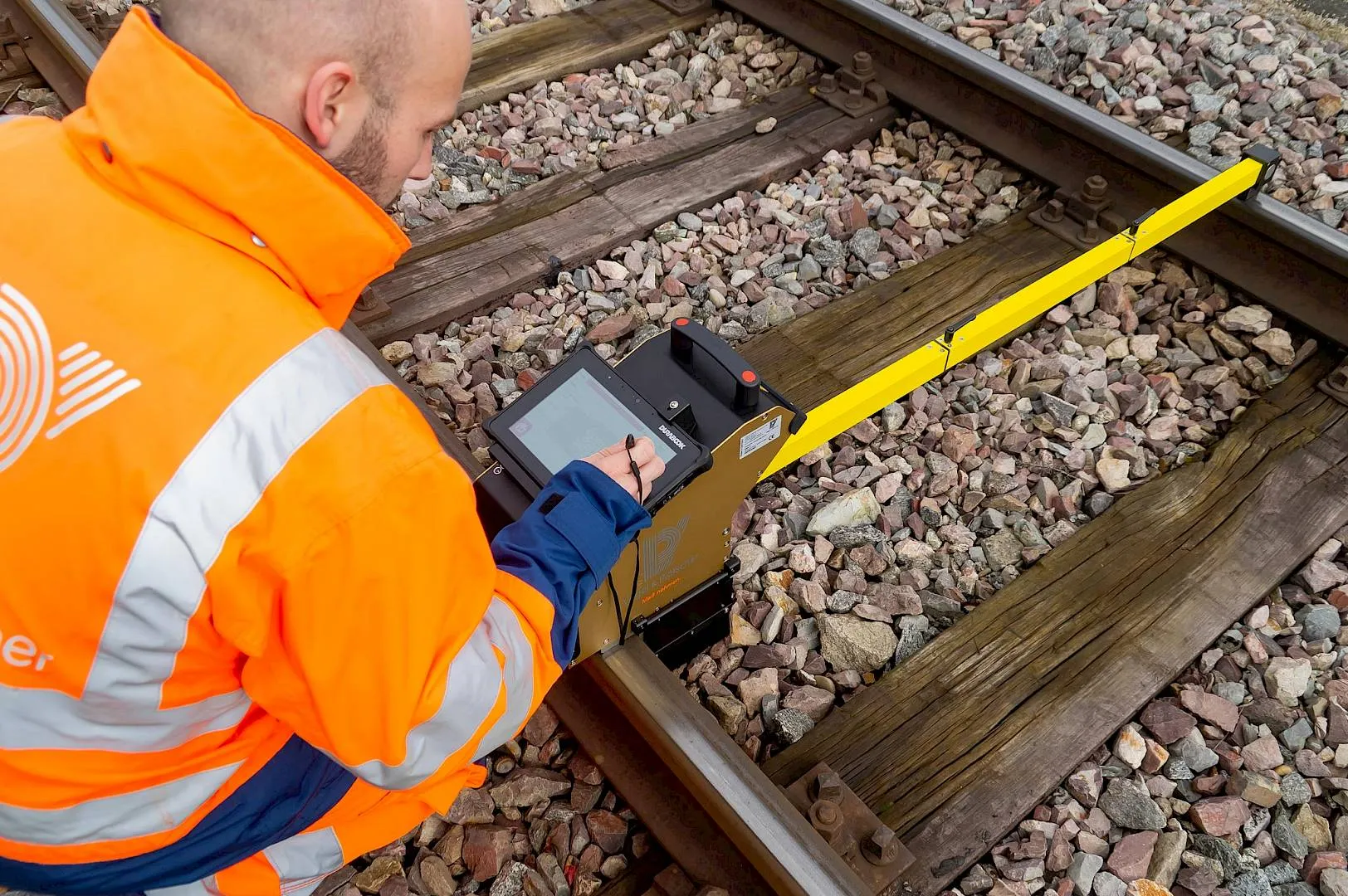

El sistema de medición de perfiles transversales por láser PML de Vogel & Plötscher representa la nueva generación en el control del perfil de carril. Determina el perfil transversal y la pérdida de material de acuerdo con la normativa aplicable, conforme a la norma EN 13231-2:2020. Su forma compacta y su reducido peso garantizan una manipulación ergonómica y un transporte sencillo entre puntos de medición.

Resultados en segundos, con exportación en PDF

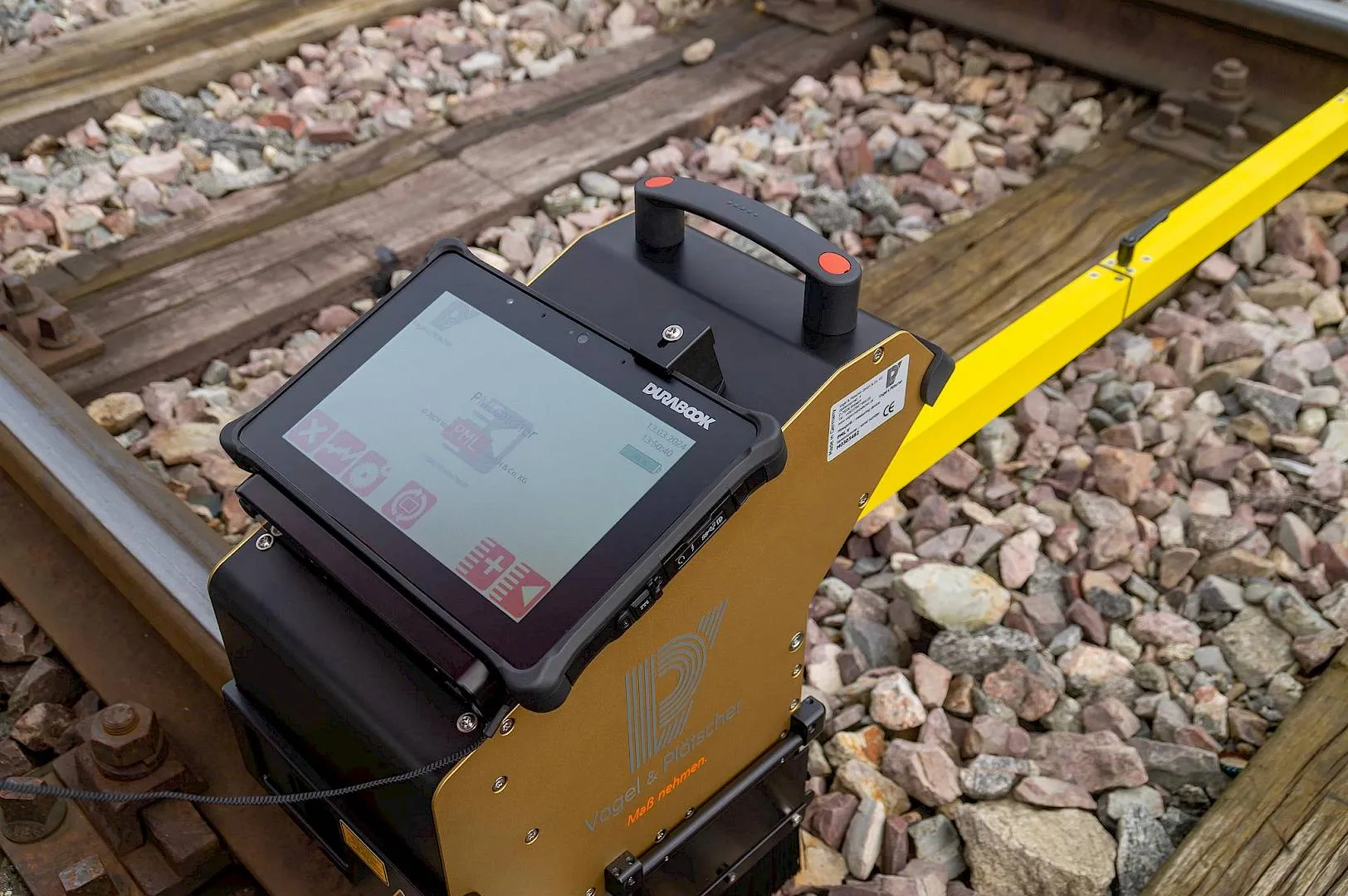

La medición con el PML se realiza en muy poco tiempo. El resultado se muestra de inmediato en la pantalla y puede exportarse en formato PDF, lo que agiliza la documentación y la entrega de informes a pie de vía.

Comparación de perfil real, perfil teórico y pérdida de material

El PML compara el perfil transversal real del carril con un perfil teórico previamente seleccionado. De serie incluye los perfiles nominales 60E1, 60E2, 49E1 y 54E1, con posibilidad de implementar perfiles específicos del cliente. Además, permite comparar dos mediciones entre sí asignando una medición nueva a otra ya existente, algo muy útil para evaluar el estado del carril antes y después del amolado o fresado. La pérdida de material del carril se calcula y se muestra automáticamente.

Versión portátil o integrada en máquinas de tratamiento

Además de la versión portátil, la tecnología de medición del PML puede integrarse en máquinas de tratamiento de carril. El software, de manejo intuitivo, es el mismo en ambas variantes, por lo que los usuarios se benefician de una adquisición y evaluación de datos idénticas con independencia del formato elegido.

Independiente del ancho de vía y totalmente aislado

El sistema de medición está aislado y funciona con independencia del ancho de vía, lo que permite utilizarlo tanto en ancho ibérico como en ancho internacional o métrico. Con la variante VG, el PML también mide carriles de garganta, habituales en redes de tranvía y entornos urbanos.

Características técnicas del PML

• Resolución del perfil transversal del carril: 0,01 mm
• Distancia entre puntos de medición: 0,14 mm
• Incertidumbre de medida: inferior a 0,1 mm
• Brazo de apoyo largo: 1350 mm
• Dimensiones (largo x ancho x alto): aprox. 350 x 220 x 330 mm
• Peso: aprox. 6,2 kg (variante VG: aprox. 6,8 kg)
• Sistema de medición aislado
• Independiente del ancho de vía
• Conforme a EN 13231-2:2020

Opciones de equipamiento

• Actualización a variante VG para la medición de carriles de garganta
• Implementación de perfiles nominales específicos del cliente (de serie: 60E1, 60E2, 49E1 y 54E1)
• Tecnología de medición integrable en máquinas de tratamiento de carril
