RM 1200 D
El RM 1200 D de Vogel & Plötscher es un sistema de medición de ondulaciones fijo para el control del perfil longitudinal del carril y de los puntos de soldadura tras trabajos de soldadura, amolado o fresado. Aprobado por Deutsche Bahn y conforme a las normas DB Ril 824.8310:2017 y EN 13231-2:2020, ofrece una resolución de 0,01 mm sobre una longitud de medición de 1200 mm. Independiente del ancho de vía y con exportación de datos en CSV.
Solicita más información sobre este producto
RM 1200 D: control preciso del perfil longitudinal del carril
Allí donde se suelda, amola o fresa el carril, es imprescindible verificar que el perfil resultante cumple la normativa. El sistema de medición de ondulaciones RM 1200 D de Vogel & Plötscher comprueba el perfil longitudinal del carril y los puntos de soldadura de acuerdo con las disposiciones en vigor, con la fiabilidad de un equipo aprobado por Deutsche Bahn (DB).
Medición rápida y conforme a normativa

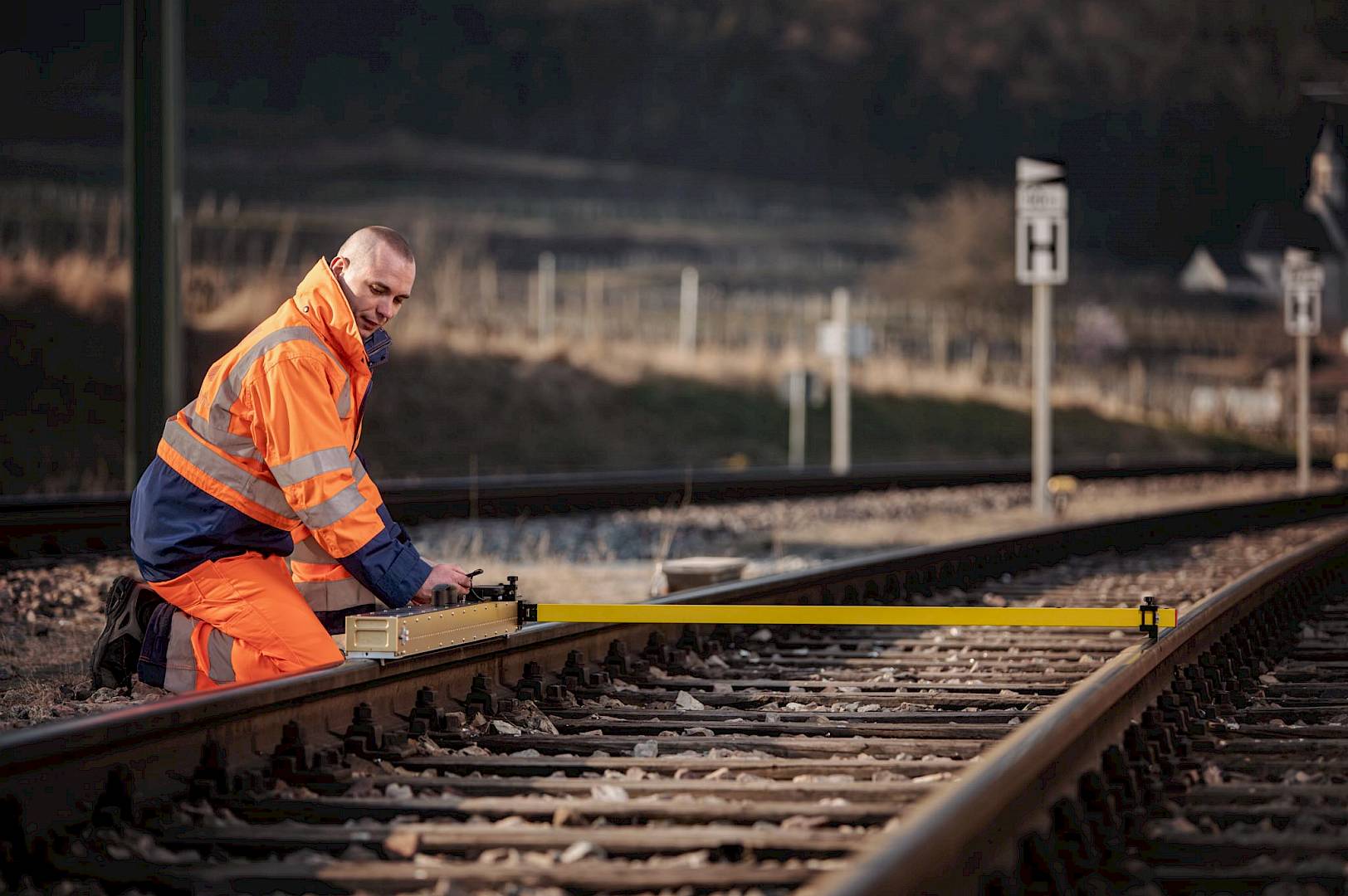

El RM 1200 D está listo para usar directamente sobre la vía y completa cada medición en pocos segundos. Detecta ondulaciones y ondas en el carril con una resolución de 0,01 mm a lo largo de una longitud de medición de 1200 mm, con un intervalo de medición de 2 mm. Los datos se exportan en formato CSV para su posterior procesamiento. Para el análisis según la directiva DB Ril 824.8310:2017 o la norma DIN EN 13231-2:2020, se recomienda la actualización de software original RMFcatcher, que integra el análisis de los datos de medición en el propio flujo de trabajo.
Uso flexible en cualquier ancho de vía

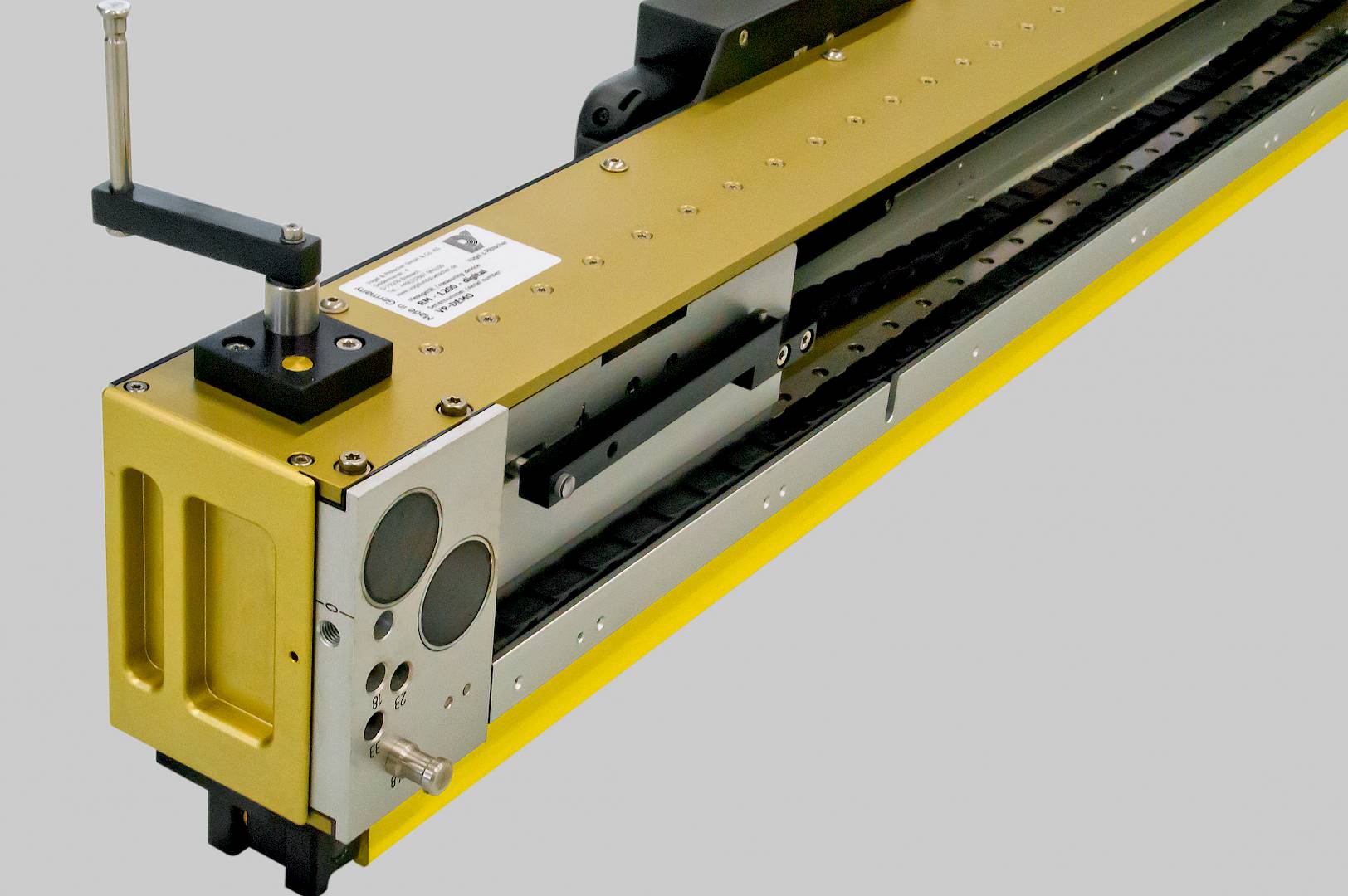

El sistema de medición es independiente del ancho de vía. La colocación regulable sobre el carril mediante el brazo de apoyo permite trabajar en vías de distintos anchos, una ventaja clave en redes con ancho ibérico, ancho internacional y ancho métrico. Dos pernos de tope permiten ajustar la línea de medición deseada en la holgura de guía antes de cada medición: 18, 23, 33 y 48 mm en carril Vignole, y 18, 23 y 33 mm en carril de garganta con el set de montaje específico.
Diseño robusto para el trabajo diario en vía

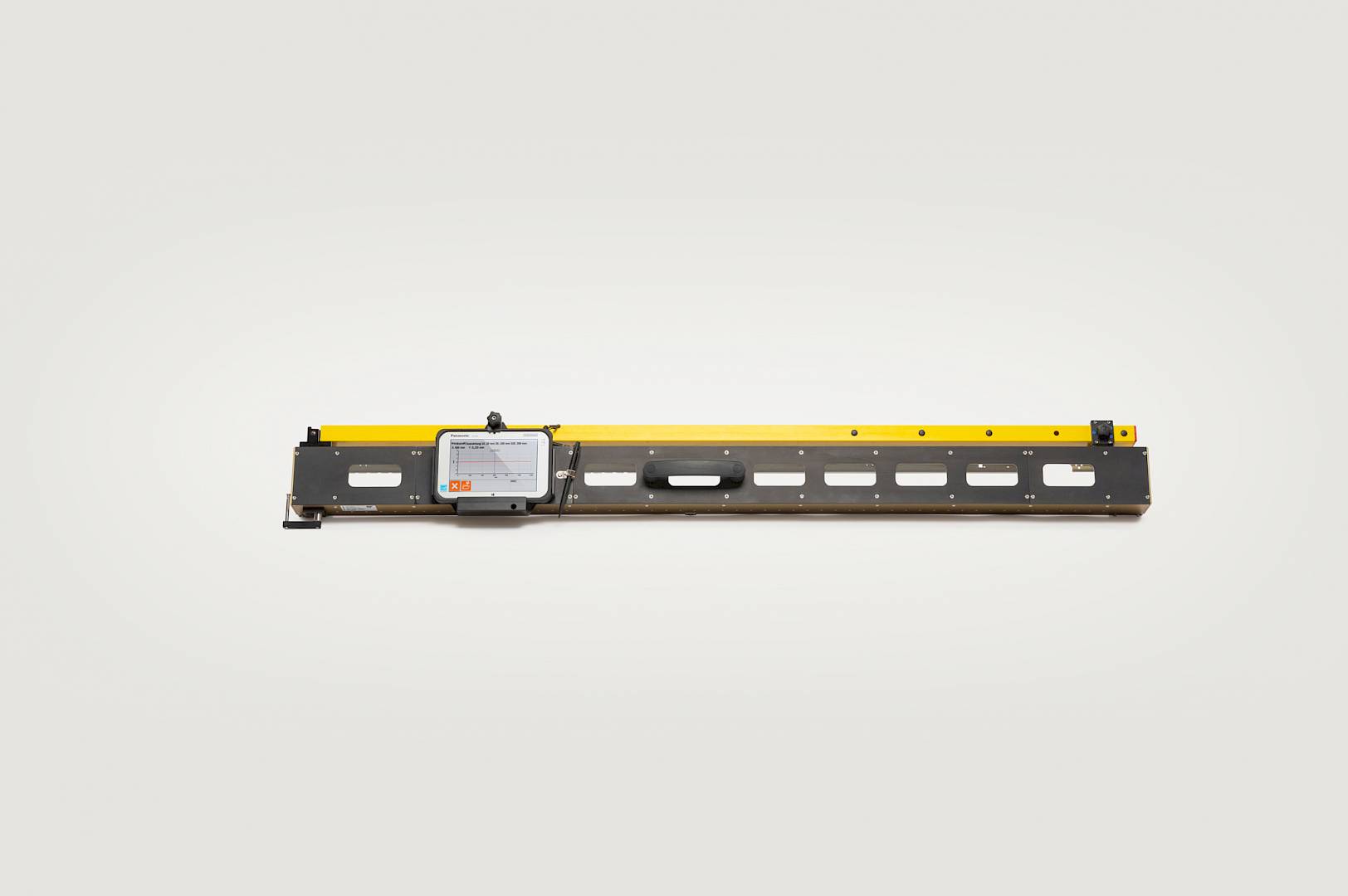

Con unas dimensiones aproximadas de 1500 x 180 x 180 mm y un peso de 11 kg, el RM 1200 D combina robustez y manejabilidad. Como opción, puede equiparse con ruedas que facilitan su desplazamiento sobre la vía entre puntos de medición.
Características técnicas del RM 1200 D
- Medición del perfil longitudinal del carril: ondulaciones y ondas
- Medición de puntos de soldadura
- Resolución de medición: 0,01 mm
- Intervalo de medición: 2 mm
- Longitud de medición: 1200 mm
- Rango de medición del sensor: 2,5 mm
- Holgura de guía en carril Vignole: 18, 23, 33 y 48 mm
- Holgura de guía en carril de garganta: 18, 23 y 33 mm
- Dimensiones (largo x ancho x alto): aprox. 1500 x 180 x 180 mm
- Peso: aprox. 11,0 kg
- Independiente del ancho de vía
Opciones de equipamiento
- Actualización de software RMFcatcher: análisis integrado de los datos de medición según DB Ril 824.8310:2017 o DIN EN 13231-2:2020
- Juego de montaje para carriles de garganta
- Ruedas para el desplazamiento sobre la vía
Normativa y homologaciones
- Aprobado por Deutsche Bahn (DB)
- Conforme a DB Ril 824.8310:2017
- Conforme a EN 13231-2:2020
